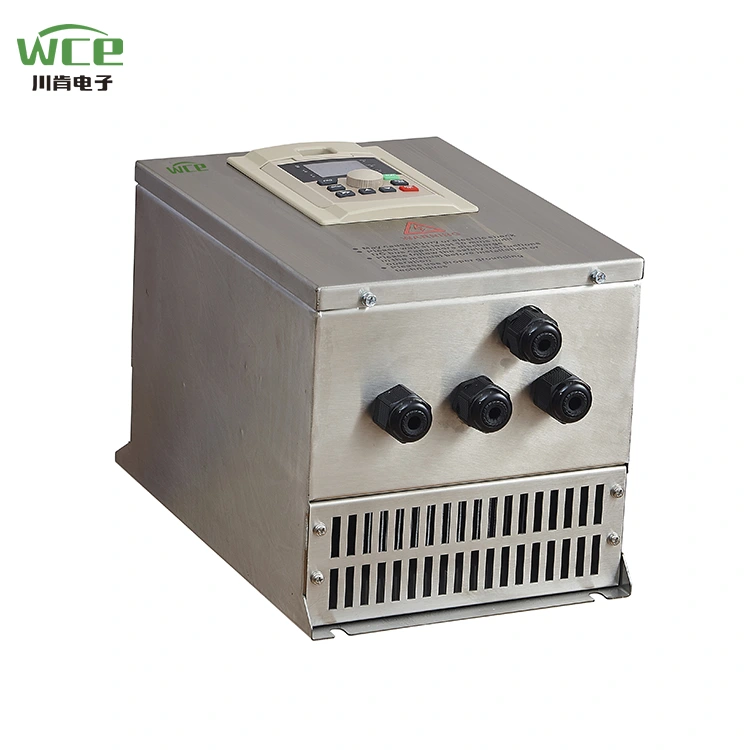

اینورتر فرکانس پمپ آب 45 کیلو وات

درایوهای سری SCK300 WCE دارای کارایی بالا و درایوهای چند منظوره طراحی شده برای اتوماسیون صنعتی است که به طور گسترده در فن ها ، پمپ ها ، کمربندهای نقاله ، سنگ شکن و سایر تجهیزات استفاده می شود. هسته اصلی آن فناوری کنترل وکتور پیشرفته را اتخاذ می کند ، که ویژگی های دقت تنظیم سرعت بالا ، صرفه جویی در مصرف انرژی و راندمان بالا ، عملکرد پایدار و غیره را دارد و می تواند نیازهای سناریوهای مختلف صنعتی را برآورده کند. ما همچنین راه حل های سفارشی برای کابینت های کنترل اینورتر سنگ شکن موبایل ، که کاملاً در بسیاری از مناطق در سراسر کشور کار می کنند ، تهیه کرده ایم.

پارامتر محصول (مشخصات)

ویژگی محصول

● ویژگی های I/O

◆ دامنه ولتاژ ورودی: 220V/380V/660V ± 15 ٪

◆ دامنه فرکانس ورودی: 47 ~ 63Hz

◆ دامنه ولتاژ خروجی: 0 ~ ولتاژ ورودی دارای امتیاز

دامنه فرکانس خروجی: 400 ~ 0 z

ویژگی های عملکردی

◆ حالت تنظیم فرکانس: تنظیم دیجیتال ، تنظیم آنالوگ ، تنظیم ارتباطات سریال ، چند سرعته ، تنظیم PID و غیره.

◆ عملکرد کنترل PID

◆ عملکرد کنترل چند سرعته: 16 کنترل سرعت

◆ عملکرد کنترل فرکانس نوسان

◆ قطع برق فوری بدون توقف عملکرد

function عملکرد کلید سریع/JOG: کلید میانبر چند منظوره که توسط کاربران آزادانه تعریف شده است

punction عملکرد تنظیم ولتاژ خودکار: وقتی ولتاژ شبکه برق تغییر می کند ، می تواند به طور خودکار ولتاژ خروجی را ثابت نگه دارد

◆ حداکثر 25 نوع عملکرد محافظت از خطا را ارائه دهید: بیش از جریان ، بیش از ولتاژ ، تحت ولتاژ ، بیش از دما ، از دست دادن فاز ، اضافه بار و سایر توابع محافظت

ویژگی های رابط محیطی

◆ ورودی دیجیتال قابل برنامه ریزی: 8 ورودی

◆ ورودی آنالوگ قابل برنامه ریزی: ورودی AI1: 0 ~ 10 ولت ، AI2: 0 ~ 10V یا 0 ~ 20mA ورودی

◆ بازده جمع کننده باز: 1 خروجی

◆ خروجی رله: 2 خروجی

◆ خروجی آنالوگ: 2 خروجی ، 0/4 ~ 20mA یا 0 ~ 10 ولت

ویژگی های عملکرد فنی

◆ حالت کنترل: بدون کنترل بردار PG ، کنترل V/F ، کنترل گشتاور.

◆ ظرفیت اضافه بار: 150 ٪ دارای رتبه 60s ؛ 180 ٪ دارای رتبه های فعلی 10s

◆ شروع گشتاور: بدون کنترل بردار PG: 0.5Hz/150 ٪ (SVC)

◆ نسبت سرعت: بدون کنترل بردار PG: 1: 100

کاربرد محصول

از محصولات می توان در معدن ، فن ها ، پمپ ها ، تجهیزات انرژی جدید و موارد دیگر استفاده کرد.

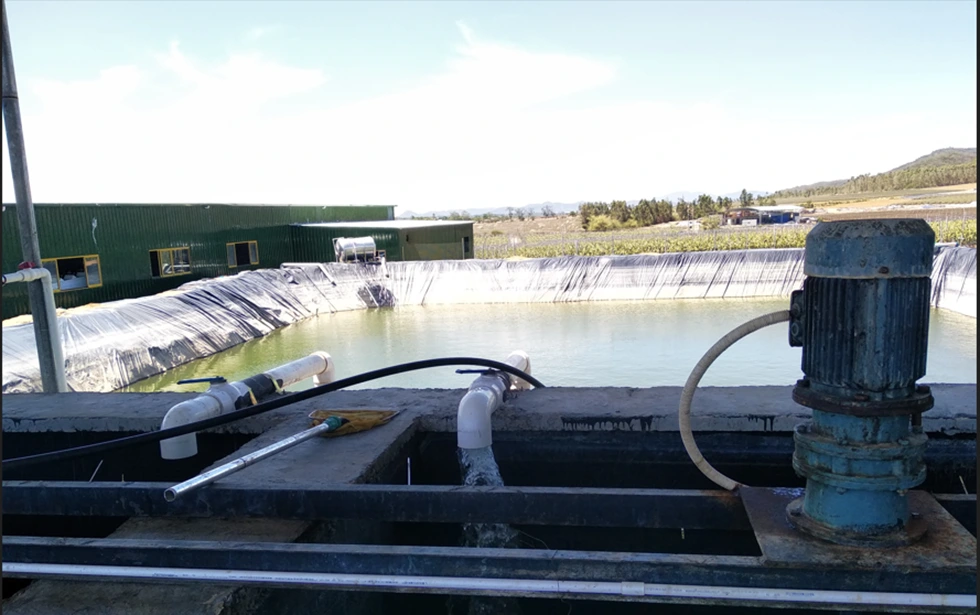

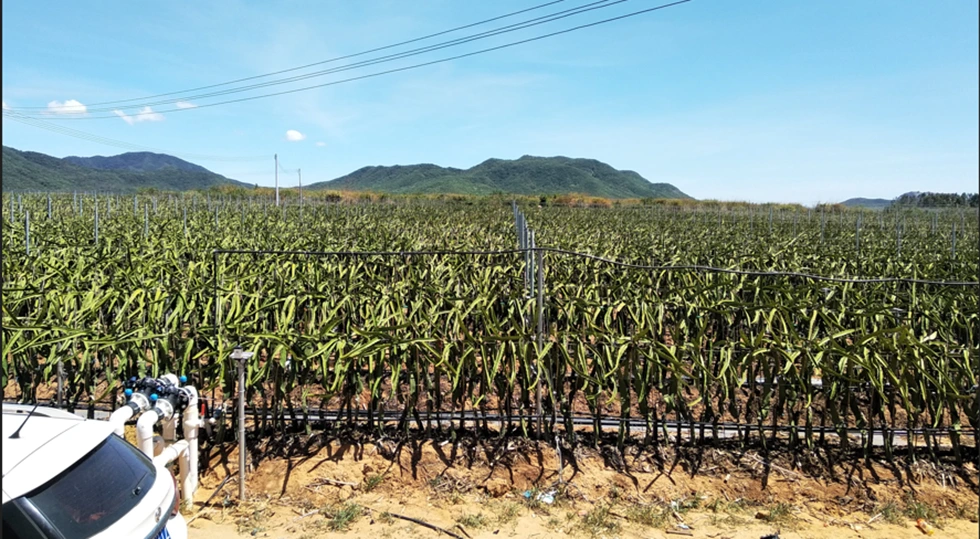

آبیاری

در آبیاری کشاورزی ، VFD برای آبرسانی فشار مداوم تقریباً استاندارد است. اول از همه ، در فرآیند شروع پمپ ، VFD می تواند به تدریج فرکانس عملیاتی خود را افزایش دهد ، به طوری که پمپ بتواند به آرامی اجرا شود ، به طوری که آب تأثیر زیادی در خط لوله ایجاد نمی کند. سپس از VFD می توان در رابطه با سنج فشار از راه دور یا سنسور فشار استفاده کرد تا فشار در لوله های ما برابر شود. سرانجام ، VFD می تواند خط لوله حفاظت از فشار را کنترل کند ، بلکه از طریق اضافه بار خود ، فشار ، فشار بیش از حد ، فشار فشار ، فشار فشار را نیز برای کاهش آسیب پمپ کنترل می کند.

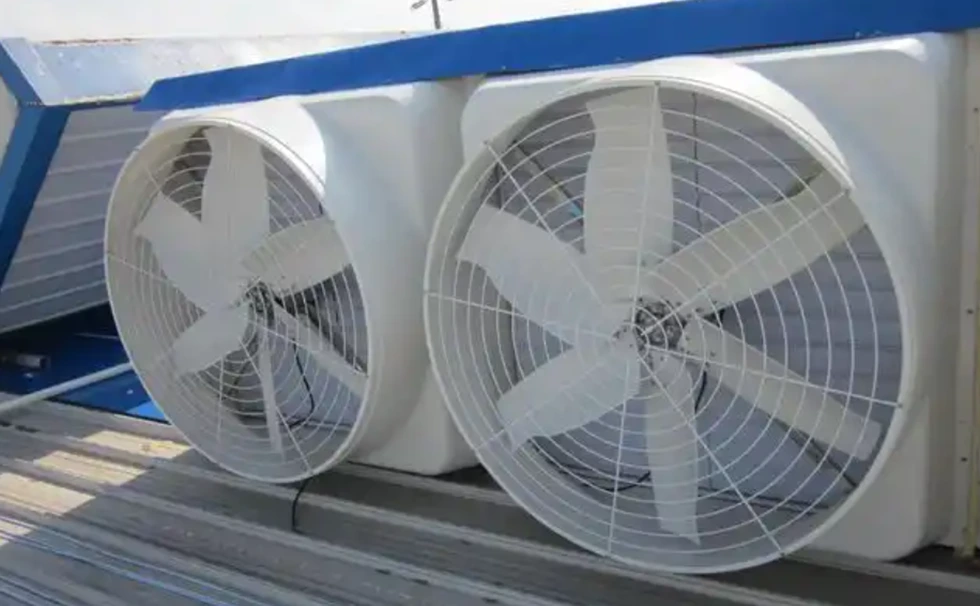

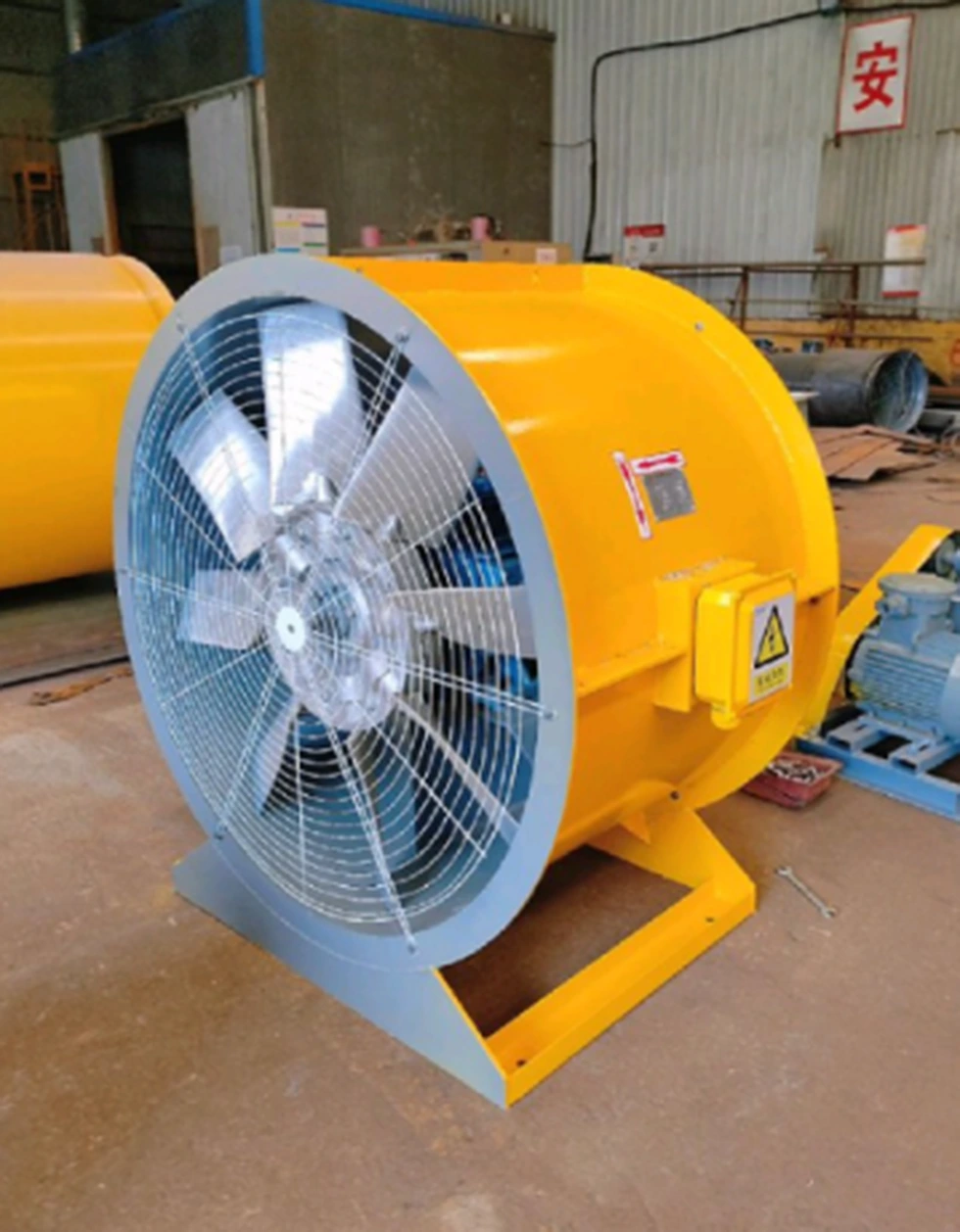

طرفداران

استفاده از مبدل فرکانس در زمینه طرفداران نه تنها میزان مصرف انرژی را به شدت کاهش می دهد ، بلکه دقت سیستم و سطح اتوماسیون را از طریق کنترل هوشمند بهبود می بخشد. سری SCK300 WCE ، با الگوریتم های سازگاری بالا و صرفه جویی در مصرف انرژی ، می تواند نیازهای متنوع دستگاههای تهویه کوچک را برای طرفداران بزرگ صنعتی تأمین کند و به شرکت ها کمک می کند تا به تولید سبز و کارآمد برسند.

LCD با توجه به ترجیحات شما ، متن و گرافیک زبان متعدد ، شماره نمایشگر LED ، شهودی تر را نشان می دهد

حجم VFD ساختار بزرگی است ، رادیاتور بزرگتر ، میزان استفاده از محصول ، می تواند به طور عادی در محیط گرم مانند گرمسیری کار کند.

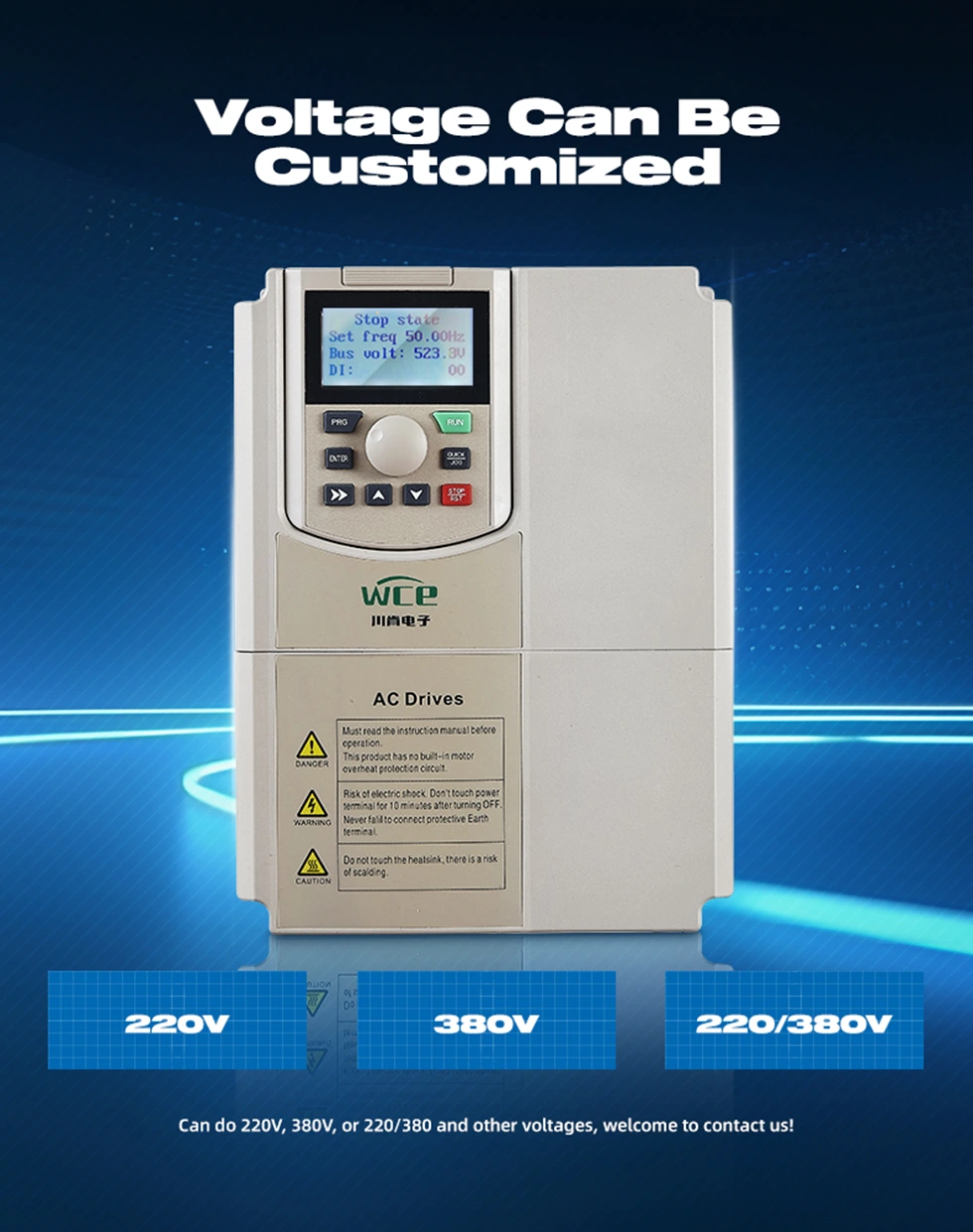

انواع مختلفی از حالت های ورودی و خروجی را می توان سفارشی کرد:

ورودی 1.3p 380 ولت به خروجی 3P 380V.

2. ورودی 3p220V به خروجی 3p220V.

3. ورودی 3p660V به خروجی 3p660V.

4. ورودی 1p220V به خروجی 3P 380V.

5. 1p220V ورودی به خروجی 3p220V.

با عملکرد ردیابی سرعت ، بهتر می تواند دو برابر شروع شود.

این ارتباط با MODBUS RTU وجود دارد ، و همچنین می تواند با افزودن کارتهای انبساط Modbus TCP ، PrpFibus و Profinet را پیاده سازی کند.

نمودار سیم کشی VFD.
