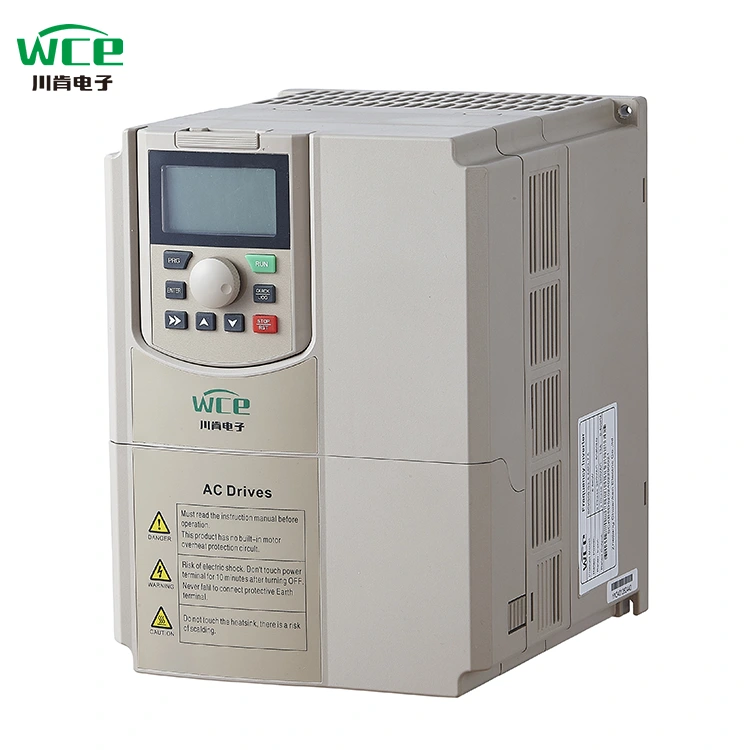

درایو فرکانس متغیر 5.5 کیلو وات برای پمپ

سری SCK300 یک اینورتر با کارایی بالا است که برای اتوماسیون صنعتی طراحی شده است ، که یکپارچه سازی چند منظوره و راندمان بالا و صرفه جویی در مصرف انرژی است و برای کنترل درایو انواع تجهیزات صنعتی مناسب است.

توابع و مزایای اصلی

فناوری کنترل وکتور پیشرفته: تنظیم سرعت با دقت بالا و عملکرد پایدار ، پاسخ پویا عالی.

راندمان بالا و صرفه جویی در مصرف انرژی: بهینه سازی کارآیی عملکرد حرکتی و کاهش قابل توجهی در مصرف انرژی.

سازگاری گسترده: از شرایط پیچیده کار فن ها ، پمپ ها ، کمربندهای نقاله ، سنگ شکن و سایر تجهیزات پشتیبانی کنید.

سناریوی کاربرد

کاربرد انعطاف پذیر در مناطق زیر:

کنترل سیال (فن ، بار پمپ)

انتقال مواد (کمربند نوار نقاله ، آسانسور)

ماشین آلات سنگین (سنگر ، میکسر)

گسترش و به روزرسانی

ارتقاء یکپارچه به SCK350: عملکرد را بهبود بخشید و ماژول های عملکردی را با تعویض صفحه کنترل گسترش دهید.

سازگاری تجهیزات ویژه مانند جرثقیل: کارتهای انبساط پس از ارتقاء پشتیبانی می شوند تا الزامات سناریوهای حرفه ای مانند کنترل گشتاور و هماهنگ سازی چند موتور را برآورده سازند.

با طراحی مدولار و به روزرسانی های فناوری ، سری SCK می تواند با نیازهای متنوع اتوماسیون صنعتی ، از پایه تا پیشرفته سازگار باشد.

پارامتر محصول (مشخصات)

ویژگی محصول

● ویژگی های I/O

◆ دامنه ولتاژ ورودی: 220V/380V/660V ± 15 ٪

◆ دامنه فرکانس ورودی: 47 ~ 63Hz

◆ دامنه ولتاژ خروجی: 0 ~ ولتاژ ورودی دارای امتیاز

دامنه فرکانس خروجی: 400 ~ 0 z

ویژگی های رابط محیطی

◆ ورودی دیجیتال قابل برنامه ریزی: 8 ورودی

◆ ورودی آنالوگ قابل برنامه ریزی: ورودی AI1: 0 ~ 10 ولت ، AI2: 0 ~ 10V یا 0 ~ 20mA ورودی

◆ بازده جمع کننده باز: 1 خروجی

◆ خروجی رله: 2 خروجی

◆ خروجی آنالوگ: 2 خروجی ، 0/4 ~ 20mA یا 0 ~ 10 ولت

ویژگی های عملکرد فنی

◆ حالت کنترل: بدون کنترل بردار PG ، کنترل V/F ، کنترل گشتاور.

◆ ظرفیت اضافه بار: 150 ٪ دارای رتبه 60s ؛ 180 ٪ دارای رتبه های فعلی 10s

◆ شروع گشتاور: بدون کنترل بردار PG: 0.5Hz/150 ٪ (SVC)

◆ نسبت سرعت: بدون کنترل بردار PG: 1: 100

ویژگی های عملکردی

◆ حالت تنظیم فرکانس: تنظیم دیجیتال ، تنظیم آنالوگ ، تنظیم ارتباطات سریال ، چند سرعته ، تنظیم PID و غیره.

◆ عملکرد کنترل PID

◆ عملکرد کنترل چند سرعته: 16 کنترل سرعت

◆ عملکرد کنترل فرکانس نوسان

◆ قطع برق فوری بدون توقف عملکرد

function عملکرد کلید سریع/JOG: کلید میانبر چند منظوره که توسط کاربران آزادانه تعریف شده است

punction عملکرد تنظیم ولتاژ خودکار: وقتی ولتاژ شبکه برق تغییر می کند ، می تواند به طور خودکار ولتاژ خروجی را ثابت نگه دارد

◆ حداکثر 25 نوع عملکرد محافظت از خطا را ارائه دهید: بیش از جریان ، بیش از ولتاژ ، تحت ولتاژ ، بیش از دما ، از دست دادن فاز ، اضافه بار و سایر توابع محافظت

کاربرد محصول

از محصولات می توان در صنعت متالورژی و شیمیایی ، کمپرسورها ، جرثقیل ها ، موارد مهندسی شهرداری استفاده کرد.

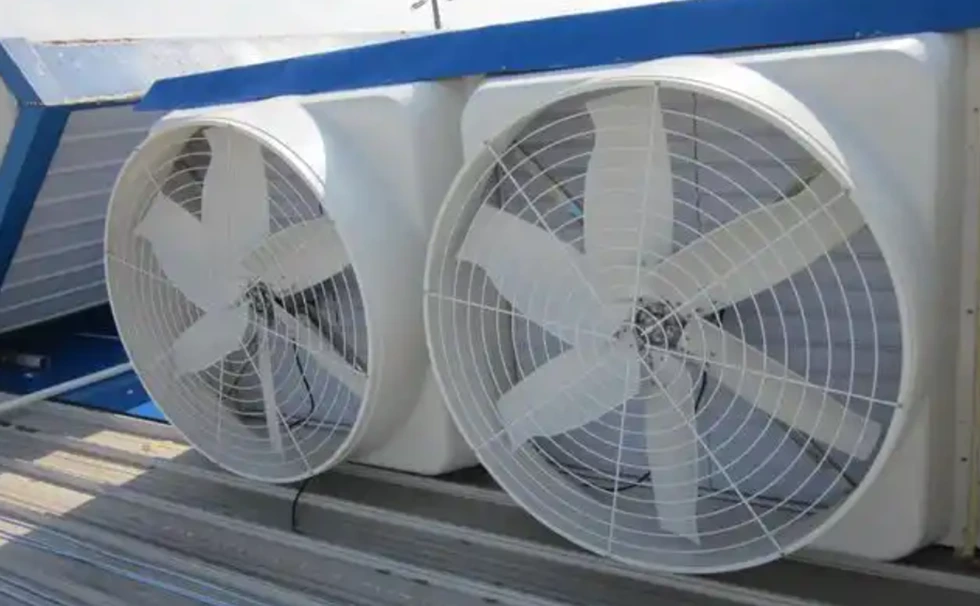

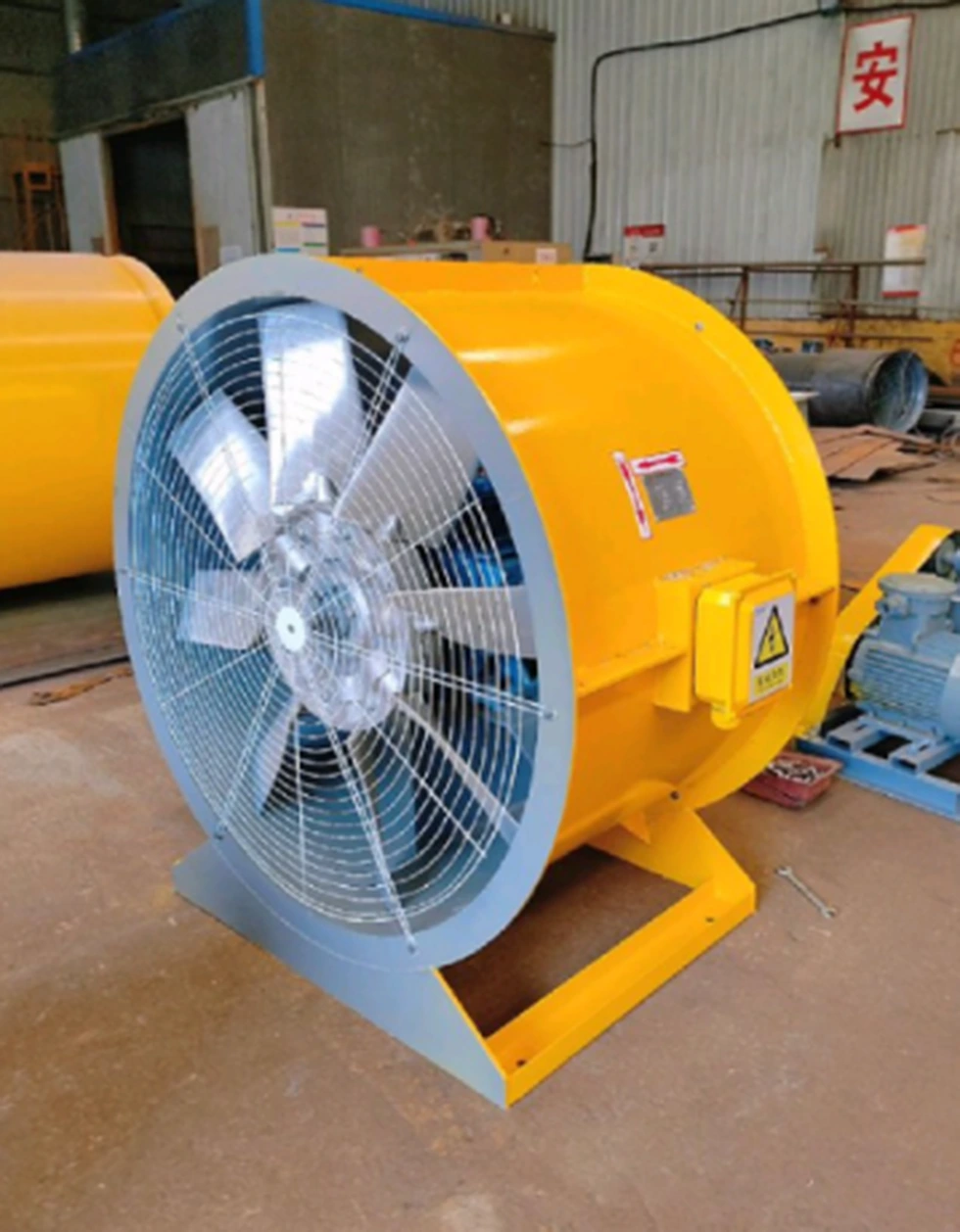

طرفداران

استفاده از مبدل فرکانس در زمینه طرفداران نه تنها میزان مصرف انرژی را به شدت کاهش می دهد ، بلکه دقت سیستم و سطح اتوماسیون را از طریق کنترل هوشمند بهبود می بخشد. سری SCK300 WCE ، با الگوریتم های سازگاری بالا و صرفه جویی در مصرف انرژی ، می تواند نیازهای متنوع دستگاههای تهویه کوچک را برای طرفداران بزرگ صنعتی تأمین کند و به شرکت ها کمک می کند تا به تولید سبز و کارآمد برسند.

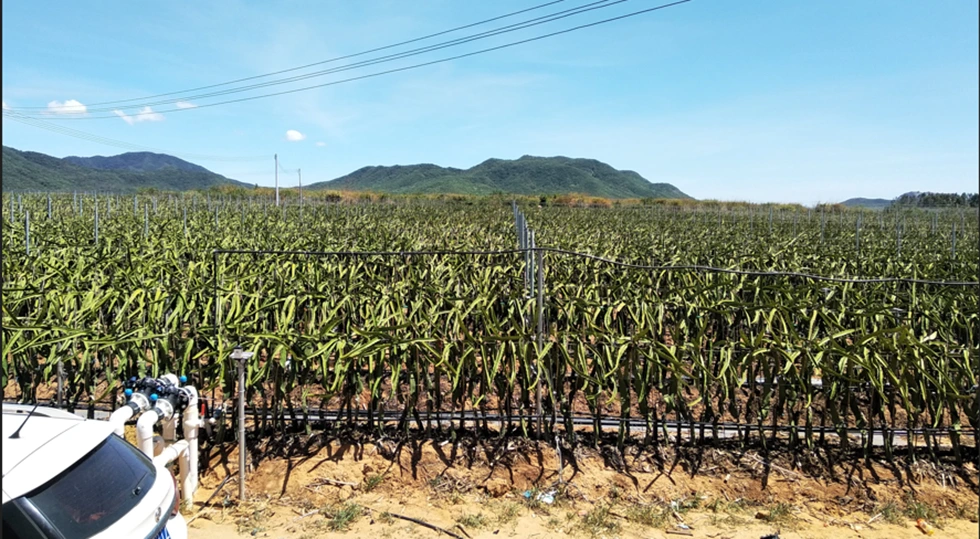

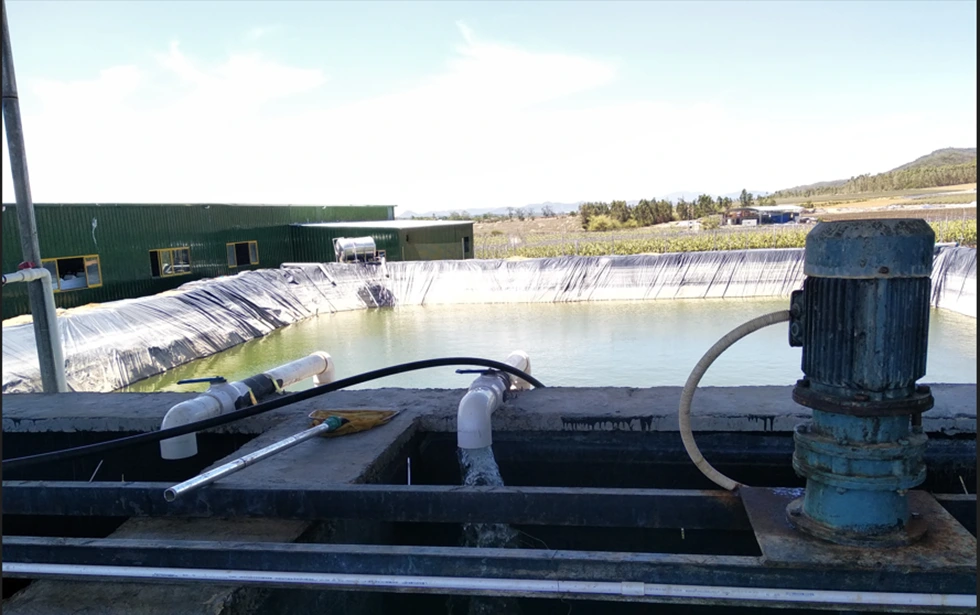

آبیاری

در آبیاری کشاورزی ، VFD برای آبرسانی فشار مداوم تقریباً استاندارد است. اول از همه ، در فرآیند شروع پمپ ، VFD می تواند به تدریج فرکانس عملیاتی خود را افزایش دهد ، به طوری که پمپ بتواند به آرامی اجرا شود ، به طوری که آب تأثیر زیادی در خط لوله ایجاد نمی کند. سپس از VFD می توان در رابطه با سنج فشار از راه دور یا سنسور فشار استفاده کرد تا فشار در لوله های ما برابر شود. سرانجام ، VFD می تواند خط لوله حفاظت از فشار را کنترل کند ، بلکه از طریق اضافه بار خود ، فشار ، فشار بیش از حد ، فشار فشار ، فشار فشار را نیز برای کاهش آسیب پمپ کنترل می کند.

دو حالت نمایش در دسترس است:

صفحه نمایش 1.lcd: با صفحه نمایش چینی و انگلیسی همراه باشید ، می توانید زبان های روسی ، پرتغالی ، اسپانیایی ، فارسی و سایر زبانها را نیز سفارشی کنید.

2. نمایشگر: صفحه نمایش لوله دیجیتال سنتی ، نمایشگر دو خط ، همزمان دو مجموعه داده را مشاهده کنید.

VFD طراحی ساختاری گسترده و بزرگ را اتخاذ می کند ، اجزای خنک کننده با اندازه بزرگ را ادغام می کند و دارای قابلیت عملکرد مداوم بار بالا و میزان استفاده از راندمان بالا است. با تقویت سیستم خنک کننده و انتخاب اجزای مقاوم در برابر درجه بالا ، می تواند به طور پایدار با دمای بالا و شرایط کار سخت مانند گرمسیری سازگار شود.

انواع مختلفی از حالت های ورودی و خروجی را می توان سفارشی کرد:

ورودی 1.3p 380 ولت به خروجی 3P 380V.

2. ورودی 3p220V به خروجی 3p220V.

3. ورودی 3p660V به خروجی 3p660V.

4. ورودی 1p220V به خروجی 3P 380V.

5. 1p220V ورودی به خروجی 3p220V.

با عملکرد ردیابی سرعت ، بهتر می تواند دو برابر شروع شود.

این ارتباط با MODBUS RTU وجود دارد ، و همچنین می تواند با افزودن کارتهای انبساط Modbus TCP ، PrpFibus و Profinet را پیاده سازی کند.

نمودار سیم کشی VFD.
