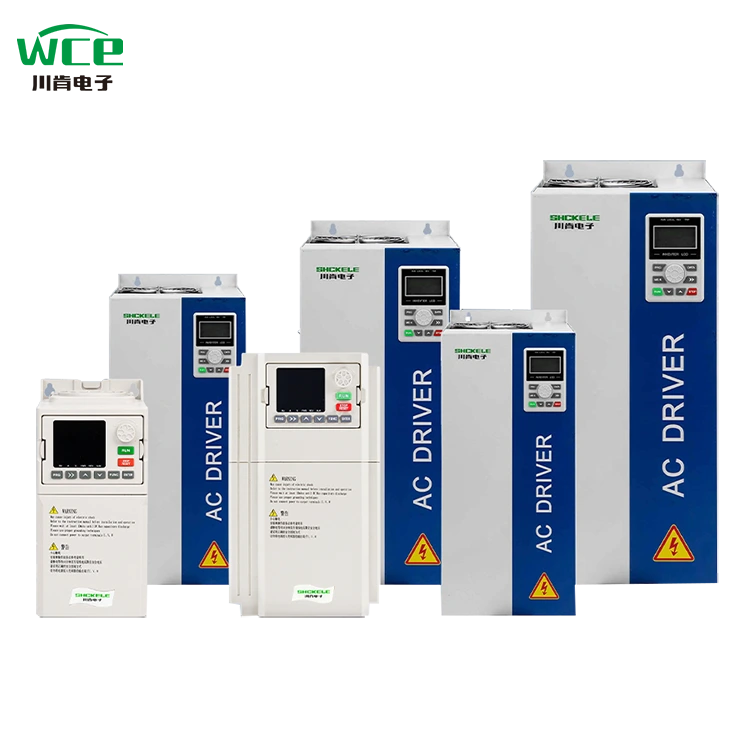

عملکرد بالا سه فاز VFD

سری SCK300 WCE یک مبدل فرکانس با عملکرد بالا و همه کاره است که برای اتوماسیون صنعتی طراحی شده است ، که به طور گسترده در فن ها ، پمپ ها ، کمربندهای نقاله ، سنگ شکن و سایر تجهیزات استفاده می شود. هسته اصلی آن فناوری کنترل وکتور پیشرفته را اتخاذ می کند و از ویژگی های تنظیم سرعت با دقت بالا ، صرفه جویی در مصرف انرژی ، راندمان بالا و عملکرد پایدار برای پاسخگویی به نیازهای سناریوهای صنعتی متنوع برخوردار است. علاوه بر این ، SCK300 را می توان با ارتقاء صفحه کنترل به SCK350 ارتقا داد ، پس از آن می توان کارتهای انبساط را اضافه و برای تجهیزات مانند جرثقیل استفاده کرد.

پارامتر محصول (مشخصات)

ویژگی محصول

● ویژگی های I/O

◆ دامنه ولتاژ ورودی: 220V/380V/660V ± 15 ٪

◆ دامنه فرکانس ورودی: 47 ~ 63Hz

◆ دامنه ولتاژ خروجی: 0 ~ ولتاژ ورودی دارای امتیاز

دامنه فرکانس خروجی: 400 ~ 0 z

ویژگی های رابط محیطی

◆ ورودی دیجیتال قابل برنامه ریزی: 8 ورودی

◆ ورودی آنالوگ قابل برنامه ریزی: ورودی AI1: 0 ~ 10 ولت ، AI2: 0 ~ 10V یا 0 ~ 20mA ورودی

◆ بازده جمع کننده باز: 1 خروجی

◆ خروجی رله: 2 خروجی

◆ خروجی آنالوگ: 2 خروجی ، 0/4 ~ 20mA یا 0 ~ 10 ولت

ویژگی های عملکرد فنی

◆ حالت کنترل: بدون کنترل بردار PG ، کنترل V/F ، کنترل گشتاور.

◆ ظرفیت اضافه بار: 150 ٪ دارای رتبه 60s ؛ 180 ٪ دارای رتبه های فعلی 10s

◆ شروع گشتاور: بدون کنترل بردار PG: 0.5Hz/150 ٪ (SVC)

◆ نسبت سرعت: بدون کنترل بردار PG: 1: 100

ویژگی های عملکردی

◆ حالت تنظیم فرکانس: تنظیم دیجیتال ، تنظیم آنالوگ ، تنظیم ارتباطات سریال ، چند سرعته ، تنظیم PID و غیره.

◆ عملکرد کنترل PID

◆ عملکرد کنترل چند سرعته: 16 کنترل سرعت

◆ عملکرد کنترل فرکانس نوسان

◆ قطع برق فوری بدون توقف عملکرد

function عملکرد کلید سریع/JOG: کلید میانبر چند منظوره که توسط کاربران آزادانه تعریف شده است

punction عملکرد تنظیم ولتاژ خودکار: وقتی ولتاژ شبکه برق تغییر می کند ، می تواند به طور خودکار ولتاژ خروجی را ثابت نگه دارد

◆ حداکثر 25 نوع عملکرد محافظت از خطا را ارائه دهید: بیش از جریان ، بیش از ولتاژ ، تحت ولتاژ ، بیش از دما ، از دست دادن فاز ، اضافه بار و سایر توابع محافظت

کاربرد محصول

از محصولات می توان در صنعت متالورژی و شیمیایی ، کمپرسورها ، جرثقیل ها ، موارد مهندسی شهرداری استفاده کرد.

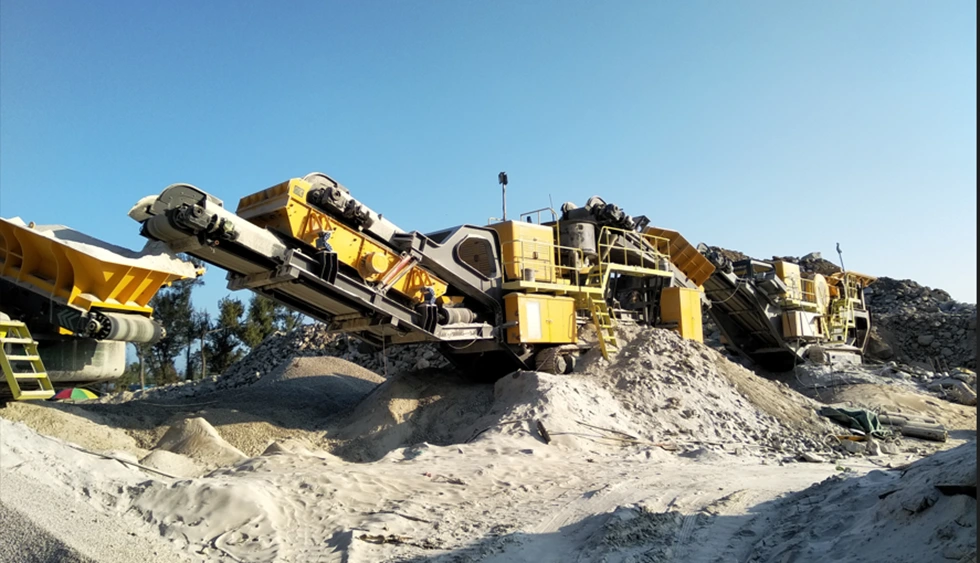

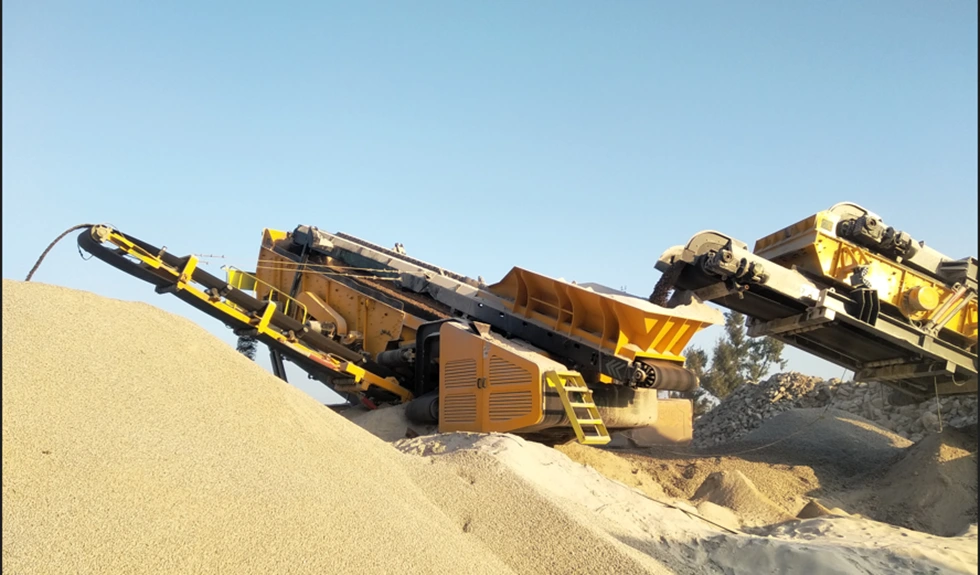

سنگ شکن ، مرتب سازی سنگ در اندازه های مختلف.

VFD به طور گسترده ای در صنعت Crusher مورد استفاده قرار می گیرد ، می توان از آن در شستشوی ضربه ، خردکن فک ، سنگ شکن مخروطی ، شکن چکش و غیره استفاده کرد. می توان در میزبان با قدرت بالا استفاده کرد ، جریان شروع را کاهش می دهد ، سرعت سنگ شکن را تنظیم می کند ، هنگامی که سرعت کاهش می یابد ، اما می تواند حدود 50 ٪ را ذخیره کند. مبدل فرکانس مورد استفاده در سنگ شکن می تواند تأثیر مکانیکی را کاهش داده و عمر خدمات تجهیزات را گسترش دهد.

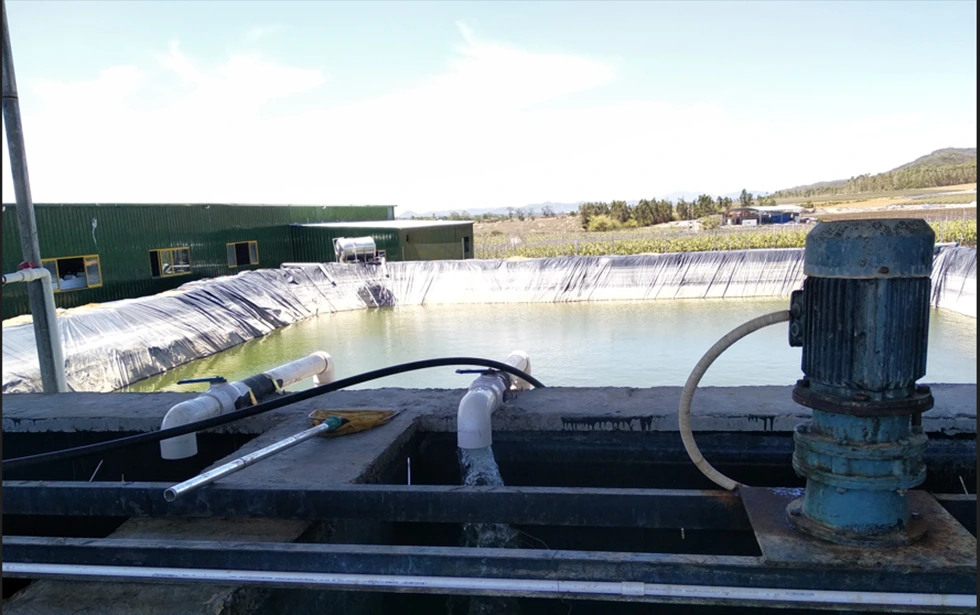

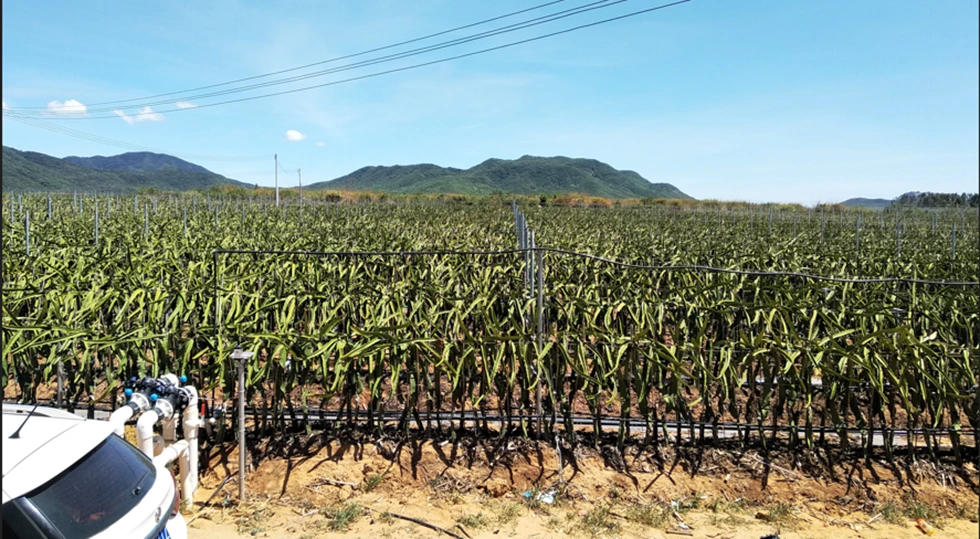

آبیاری

در آبیاری کشاورزی ، VFD برای آبرسانی فشار مداوم تقریباً استاندارد است. اول از همه ، در فرآیند شروع پمپ ، VFD می تواند به تدریج فرکانس عملیاتی خود را افزایش دهد ، به طوری که پمپ بتواند به آرامی اجرا شود ، به طوری که آب تأثیر زیادی در خط لوله ایجاد نمی کند. سپس از VFD می توان در رابطه با سنج فشار از راه دور یا سنسور فشار استفاده کرد تا فشار در لوله های ما برابر شود. سرانجام ، VFD می تواند خط لوله حفاظت از فشار را کنترل کند ، بلکه از طریق اضافه بار خود ، فشار ، فشار بیش از حد ، فشار فشار ، فشار فشار را نیز برای کاهش آسیب پمپ کنترل می کند.

دو حالت نمایش در دسترس است:

صفحه نمایش 1.lcd: با صفحه نمایش چینی و انگلیسی همراه باشید ، می توانید زبان های روسی ، پرتغالی ، اسپانیایی ، فارسی و سایر زبانها را نیز سفارشی کنید.

2. نمایشگر: صفحه نمایش لوله دیجیتال سنتی ، نمایشگر دو خط ، همزمان دو مجموعه داده را مشاهده کنید.

حجم VFD ساختار بزرگی است ، رادیاتور بزرگتر ، میزان استفاده از محصول ، می تواند به طور عادی در محیط گرم مانند گرمسیری کار کند.

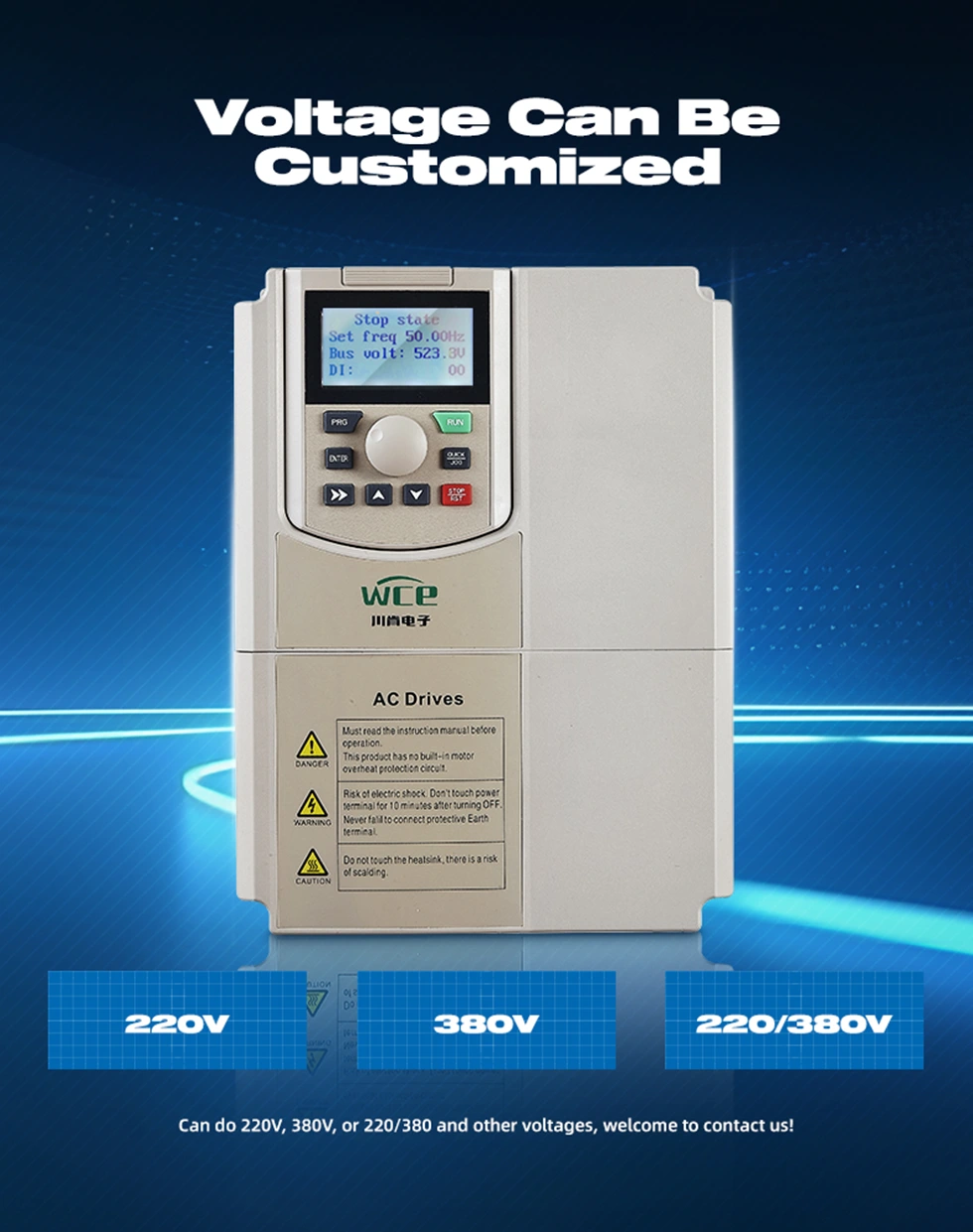

انواع مختلفی از حالت های ورودی و خروجی را می توان سفارشی کرد:

ورودی 1.3p 380 ولت به خروجی 3P 380V.

2. ورودی 3p220V به خروجی 3p220V.

3. ورودی 3p660V به خروجی 3p660V.

4. ورودی 1p220V به خروجی 3P 380V.

5. 1p220V ورودی به خروجی 3p220V.

با عملکرد ردیابی سرعت ، بهتر می تواند دو برابر شروع شود.

این ارتباط با MODBUS RTU وجود دارد ، و همچنین می تواند با افزودن کارتهای انبساط Modbus TCP ، PrpFibus و Profinet را پیاده سازی کند.

نمودار سیم کشی VFD.
