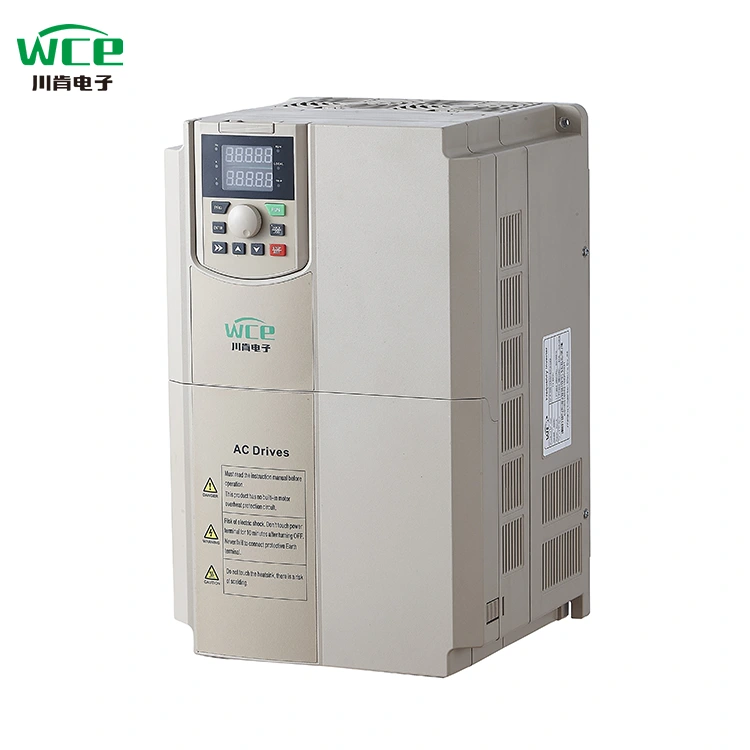

220V 380V 660V 15kW VFD

درایوهای سری SCK300 WCE دارای کارایی بالا و درایوهای چند منظوره طراحی شده برای اتوماسیون صنعتی است که به طور گسترده در فن ها ، پمپ ها ، کمربندهای نقاله ، سنگ شکن و سایر تجهیزات استفاده می شود. هسته اصلی آن فناوری کنترل وکتور پیشرفته را اتخاذ می کند ، که ویژگی های دقت تنظیم سرعت بالا ، صرفه جویی در مصرف انرژی و راندمان بالا ، عملکرد پایدار و غیره را دارد و می تواند نیازهای سناریوهای مختلف صنعتی را برآورده کند. ما همچنین راه حل های سفارشی برای کابینت های کنترل اینورتر سنگ شکن موبایل ، که کاملاً در بسیاری از مناطق در سراسر کشور کار می کنند ، تهیه کرده ایم.

پارامتر محصول (مشخصات)

ویژگی محصول

● ویژگی های I/O

◆ دامنه ولتاژ ورودی: 220V/380V/660V ± 15 ٪

◆ دامنه فرکانس ورودی: 47 ~ 63Hz

◆ دامنه ولتاژ خروجی: 0 ~ ولتاژ ورودی دارای امتیاز

دامنه فرکانس خروجی: 400 ~ 0 z

ویژگی های عملکردی

◆ حالت تنظیم فرکانس: تنظیم دیجیتال ، تنظیم آنالوگ ، تنظیم ارتباطات سریال ، چند سرعته ، تنظیم PID و غیره.

◆ عملکرد کنترل PID

◆ عملکرد کنترل چند سرعته: 16 کنترل سرعت

◆ عملکرد کنترل فرکانس نوسان

◆ قطع برق فوری بدون توقف عملکرد

function عملکرد کلید سریع/JOG: کلید میانبر چند منظوره که توسط کاربران آزادانه تعریف شده است

punction عملکرد تنظیم ولتاژ خودکار: وقتی ولتاژ شبکه برق تغییر می کند ، می تواند به طور خودکار ولتاژ خروجی را ثابت نگه دارد

◆ حداکثر 25 نوع عملکرد محافظت از خطا را ارائه دهید: بیش از جریان ، بیش از ولتاژ ، تحت ولتاژ ، بیش از دما ، از دست دادن فاز ، اضافه بار و سایر توابع محافظت

ویژگی های رابط محیطی

◆ ورودی دیجیتال قابل برنامه ریزی: 8 ورودی

◆ ورودی آنالوگ قابل برنامه ریزی: ورودی AI1: 0 ~ 10 ولت ، AI2: 0 ~ 10V یا 0 ~ 20mA ورودی

◆ بازده جمع کننده باز: 1 خروجی

◆ خروجی رله: 2 خروجی

◆ خروجی آنالوگ: 2 خروجی ، 0/4 ~ 20mA یا 0 ~ 10 ولت

ویژگی های عملکرد فنی

◆ حالت کنترل: بدون کنترل بردار PG ، کنترل V/F ، کنترل گشتاور.

◆ ظرفیت اضافه بار: 150 ٪ دارای رتبه 60s ؛ 180 ٪ دارای رتبه های فعلی 10s

◆ شروع گشتاور: بدون کنترل بردار PG: 0.5Hz/150 ٪ (SVC)

◆ نسبت سرعت: بدون کنترل بردار PG: 1: 100

کاربرد محصول

از محصولات می توان در معدن ، فن ها ، پمپ ها ، تجهیزات انرژی جدید و موارد دیگر استفاده کرد.

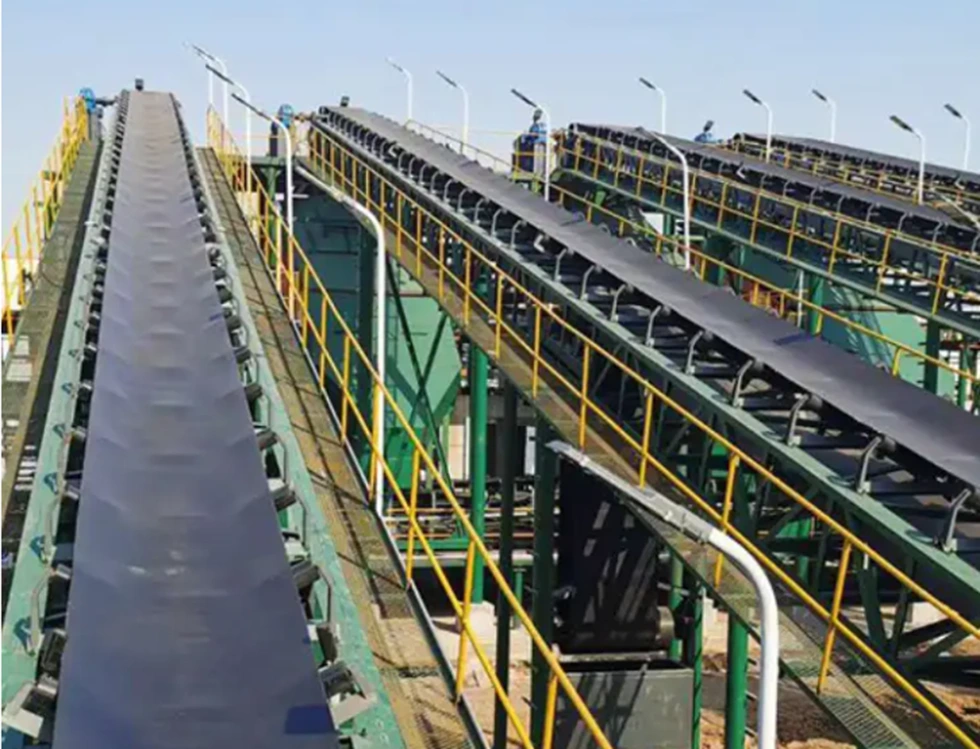

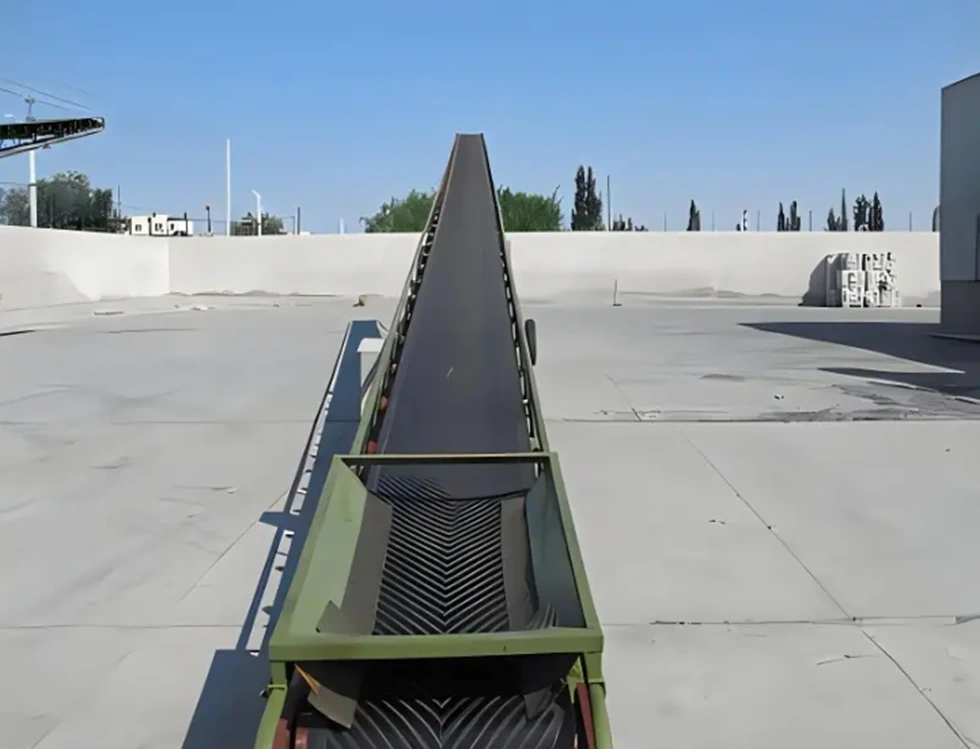

کمربند نوار نقاله ، کالاهای حمل و نقل

استفاده از مبدل فرکانس در سیستم نوار نقاله یکی از فناوری های کلیدی برای دستیابی به انتقال و مرتب سازی مواد کارآمد و دقیق است

1. انتقال مواد چند سرعته

سناریو: بسته های اندازه/وزن مختلف را در یک انبار لجستیک انتقال دهید

متوجه شد:

مجموعه های متعدد از پارامترهای سرعت (مانند 30Hz/50Hz/80Hz) از پیش تعیین شده و توسط PLC یا HMI تغییر یافته اند.

همراه با سنسور فوتوالکتریک برای تشخیص اندازه بسته ، به طور خودکار با سرعت مطابقت دارد (با سرعت کم سرعت کم سرعت ، راندمان با سرعت بالا).

2. موقعیت یابی دقیق و مرتب سازی

سناریو: مرکز مرتب سازی اکسپرس بسته های مقصد را منحرف می کند

متوجه شد:

بازخورد رمزگذار + کنترل حلقه بسته اینورتر ، دقت موقعیت تا 1 میلی متر.

هنگامی که بسته به درگاه مرتب سازی می رسد ، اینورتر در رابطه با عملکرد میله فشار/بازوی روباتیک یک توقف ثابت (ترمز DC + صفر سرعت) را انجام می دهد.

3. کنترل مشترک همزمان

سناریو: انتقال رله تسمه نوار نقاله چند بخش

متوجه شد:

حالت کنترل مستر/برده: مبدل فرکانس مستر دستورالعمل های فرکانس را ارسال می کند ، و دستگاه Slave به طور همزمان از طریق Modbus/Canopen دنبال می شود.

کنترل آبشار: نقاله عقب 5 ٪ سریعتر از جلو است و از تجمع موارد جلوگیری می کند.

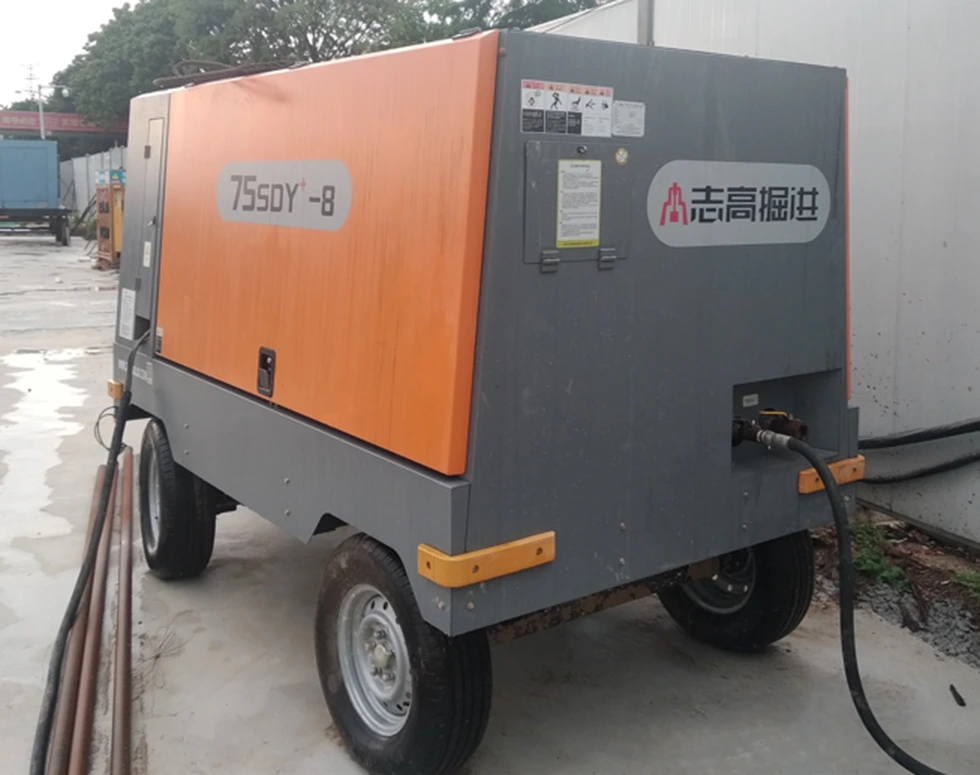

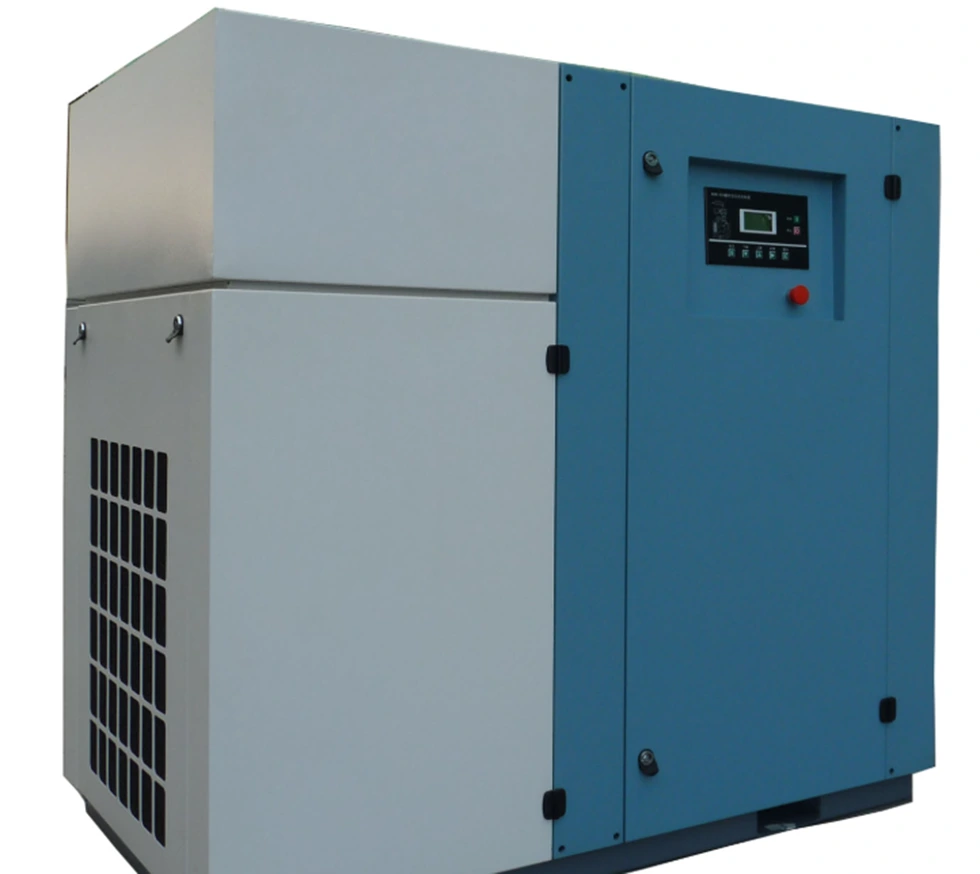

کمپرسور هوایی

اینورتر کمپرسور هوا یک اینورتر مخصوص برای انواع کمپرسورهای هوا است. تغییر فرکانس متغیر کمپرسور هوا می تواند فشار تأمین گاز را پایدار کند ، از طریق تنظیم کننده فشار ، کمپرسور هوا می تواند تحت فشار فشار تنظیم شده کار کند ، فشار پایدار و قابل اعتماد است و فشار می تواند در هر زمان تنظیمات و تنظیم کننده باشد. موتور برای دستیابی به شروع نرم ، چرخه خدمات کمپرسور و چرخه نگهداری تا حد زیادی گسترش خواهد یافت. حجم اگزوز کمپرسور هوا با سرعت کمپرسور هوا کنترل می شود ، صفحه دریچه هوا در سیلندر دیگر به طور مکرر باز و بسته نمی شود و شرایط کار مانند صندلی سوپاپ و بهار بسیار بهبود می یابد ، که از جریان شدید و تأثیر درجه حرارت بالا و گاز فشار بالا جلوگیری می کند و بار کار تعمیر و نگهداری کاهش می یابد.

LCD با توجه به ترجیحات شما ، متن و گرافیک زبان متعدد ، شماره نمایشگر LED ، شهودی تر را نشان می دهد

حجم VFD ساختار بزرگی است ، رادیاتور بزرگتر ، میزان استفاده از محصول ، می تواند به طور عادی در محیط گرم مانند گرمسیری کار کند.

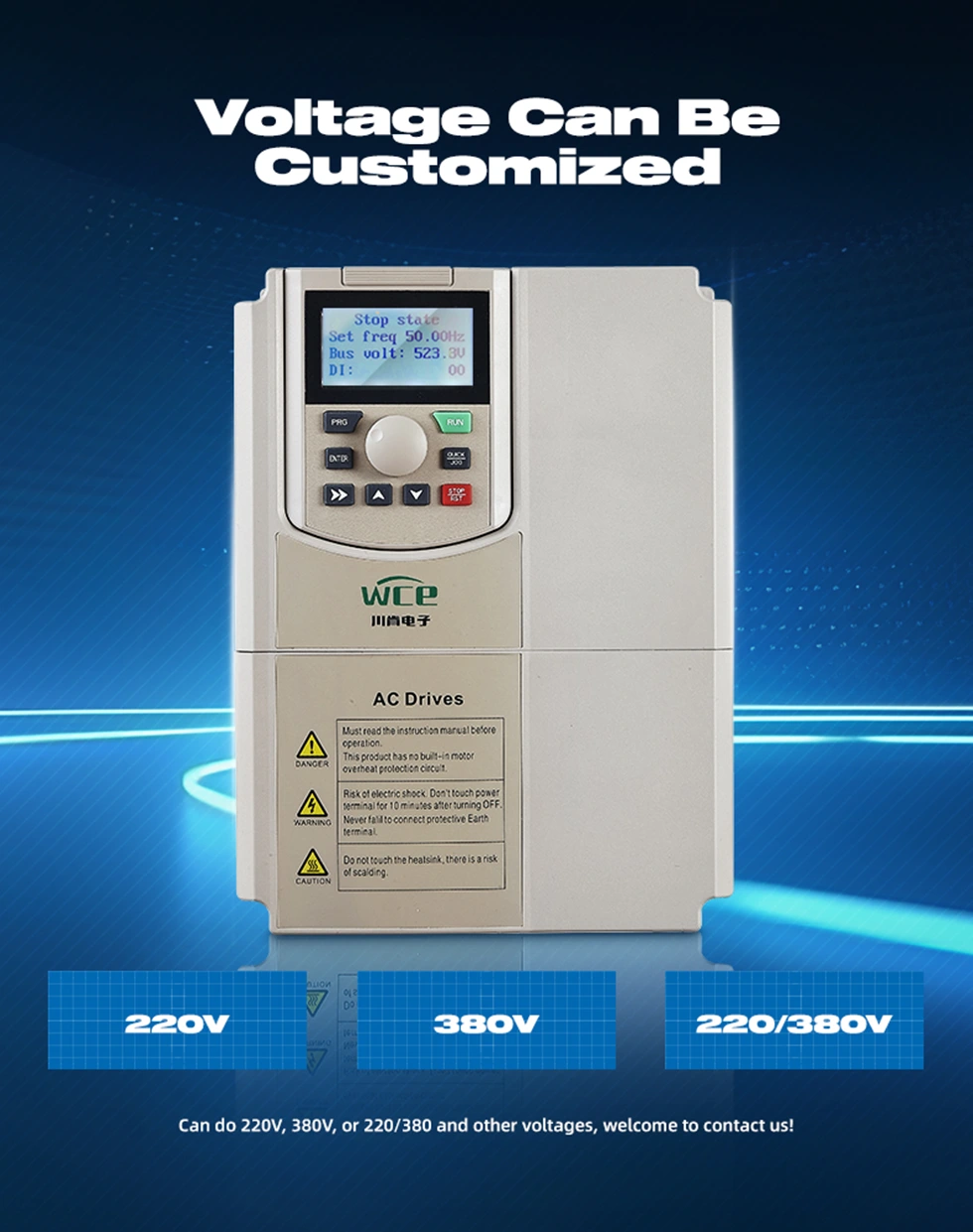

انواع مختلفی از حالت های ورودی و خروجی را می توان سفارشی کرد:

ورودی 1.3p 380 ولت به خروجی 3P 380V.

2. ورودی 3p220V به خروجی 3p220V.

3. ورودی 3p660V به خروجی 3p660V.

4. ورودی 1p220V به خروجی 3P 380V.

5. 1p220V ورودی به خروجی 3p220V.

با عملکرد ردیابی سرعت ، بهتر می تواند دو برابر شروع شود.

این ارتباط با MODBUS RTU وجود دارد ، و همچنین می تواند با افزودن کارتهای انبساط Modbus TCP ، PrpFibus و Profinet را پیاده سازی کند.

نمودار سیم کشی VFD.
