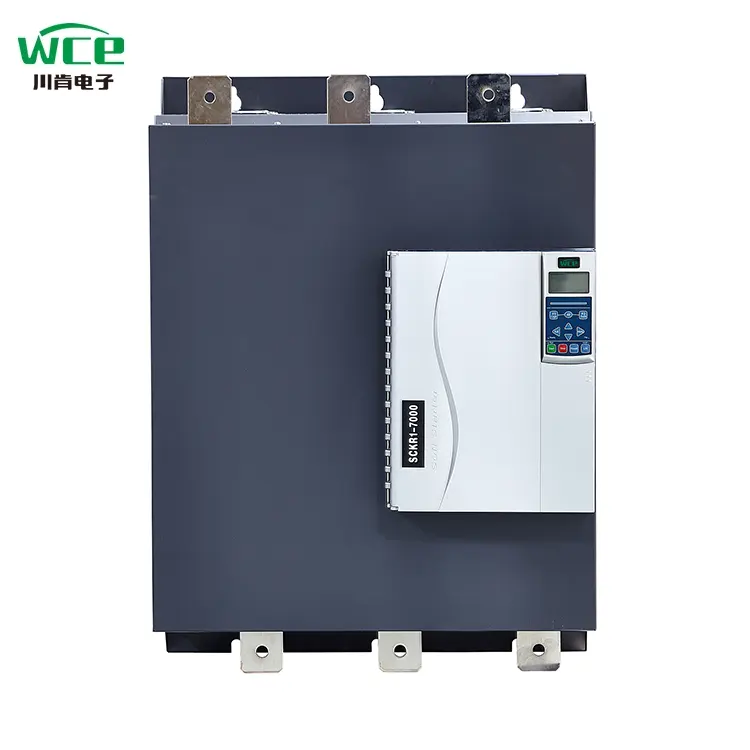

5.5kW-800kW ساخته شده در Bypass Soft Starter جایگزین EMX3

تعامل هوشمند و عملکرد مناسب: مبتدیان نرم سری 7000 مجهز به نمایشگرهای کریستالی مایع LCD است که دارای یک طراحی رابط ساده و بصری و یک تجربه عملکرد صاف و راحت است. این سیستم مجهز به یک عملکرد نمایش 8 زبان است و از شخصی سازی زبان های خاص ملی پشتیبانی می کند و نیازهای کاربران را در مناطق مختلف برآورده می کند.

چند ارتباط و کنترل هوشمند از راه دور:این مجهز به عملکرد ارتباطی استاندارد Modbus 485 است ، و همچنین از روش های ارتباطی سفارشی مانند پروتکل زیمنس Profibus و برنامه تلفن همراه پشتیبانی می کند و به کاربران کمک می کند تا اشکال زدایی از راه دور کارآمد و کنترل دقیق و شکستن محدودیت های مکانی را انجام دهند.

عملکرد برجسته و دوام طولانی مدت: مجهز به یک کنتاکتور DC با نام تجاری جدید ، در مقایسه با کنتاکتورهای معمولی AC ، عملکرد آن 3 بار بهبود می یابد ، گرما 2.6 برابر کاهش می یابد ، ایمنی 25 ٪ افزایش می یابد ، راندمان صرفه جویی در انرژی به 20 ٪ می رسد و عمر خدمات از 100000 بار فراتر می رود و ضمانت قابل توجهی را برای عملکرد پایدار تجهیزات فراهم می کند.

اتلاف گرمای کارآمد و عملکرد پایدار:مجهز به یک فن DC با سرعت بالا 24 ولت و یک طراحی دفع گرمای همه جانبه 360 درجه ، نیروی باد شدید را فراهم می کند ، و اطمینان می دهد که این تجهیزات حالت اتلاف گرمای خوب و عملکرد پایدار را در طول کار حفظ می کند.

همکاری عمیق و به روزرسانی کیفیت: ما با هوبی تایجی ، یک شرکت دارای فهرست داخلی ، به همکاری عمیقی رسیده ایم و ماژول ها و تریستورهای سفارشی را پذیرفته ایم که با ماژول های مشترک در بازار متفاوت است. این امر به طور قابل توجهی ظرفیت بار را افزایش می دهد و پایه و اساس کاملی برای عملکرد کارآمد تجهیزات ایجاد می کند.

طراحی ساده ، صرفه جویی در هزینه:نیازی به نصب کنتاکتورهای بای پس خارجی ، صرفه جویی در فضای نصب ، کاهش هزینه های کابل ، ساده کردن فرآیند نصب و نصب راحت تر و سریع تر نیست.

کنترل نوآورانه ، شروع آسان: در مقایسه با مبتدیان نرم معمولی ، یک روش کنترل شروع گشتاور مربع جدید اضافه شده است ، یک گشتاور شروع بیشتر ، دستیابی به شروع آسان و صاف و سازگاری با شرایط کار پیچیده تر را فراهم می کند.

نظارت بر زمان واقعی ، تضمین ایمنی:مجهز به ترمینال ورودی PT100 ، می تواند دمای موتور را در زمان واقعی کنترل کند ، سریعاً وضعیت عملیاتی موتور را درک کند ، به طور موثری از گسل های ناشی از دمای غیر طبیعی جلوگیری کرده و از عملکرد ایمن موتور اطمینان حاصل کند.

طراحی انسانی ، نصب بدون نگرانی: این بلوک های ترمینال کنترل پلاگین و کشویی را اتخاذ می کند و نصب و بهره برداری را ساده و راحت می کند. برای تکمیل سیم کشی و سپس مجدداً آنها را مجدداً از بلوک های ترمینال جدا کنید ، که باعث می شود راندمان نصب تا حد زیادی بهبود یابد.

آزمایش شبیه سازی ، تأیید قابل اعتماد: مجهز به عملکرد شبیه سازی عملیات است. حتی وقتی مدار اصلی استارت نرم به ولتاژ منبع تغذیه وصل نشود ، می تواند روند شروع ، دویدن و توقف موتور را شبیه سازی کند ، به سرعت تأیید کند که آیا وضعیت کار اجزای خود استارت نرم طبیعی است.

پشتیبانی اضطراری و عملکرد مداوم: یک عملکرد شروع اضطراری اضافه شده است. حتی در صورت خرابی ناگهانی یک مرحله از تریستور ، استارت نرم هنوز هم می تواند عملکرد طبیعی را حفظ کند و از عملکرد مداوم تجهیزات کلیدی و کاهش خطر خاموش شدن اطمینان حاصل کند.

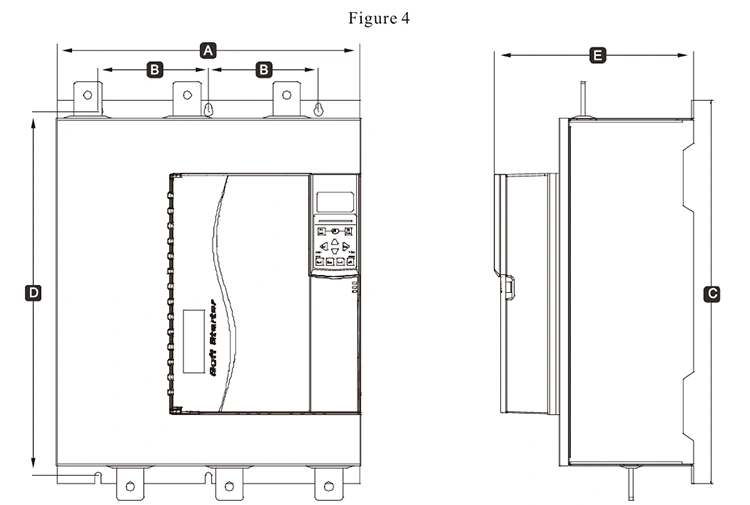

پارامتر محصول (مشخصات)

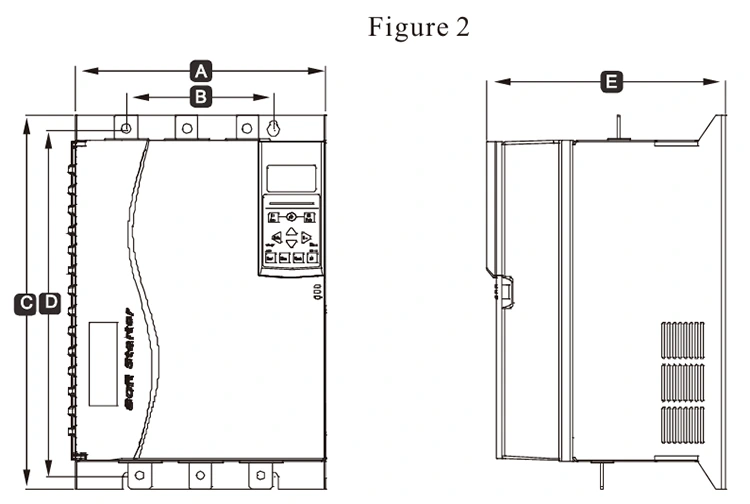

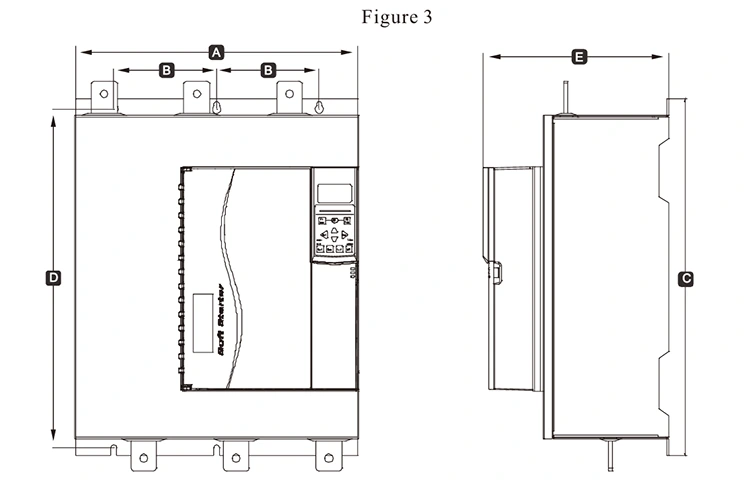

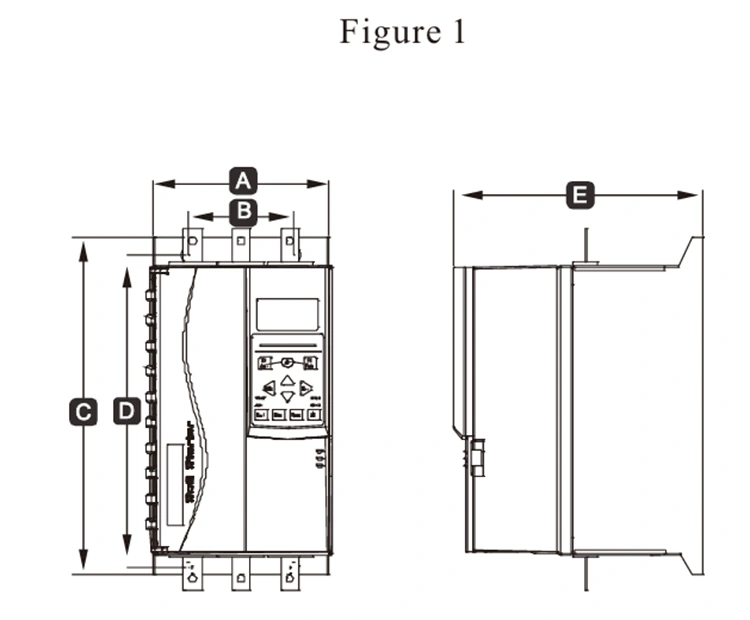

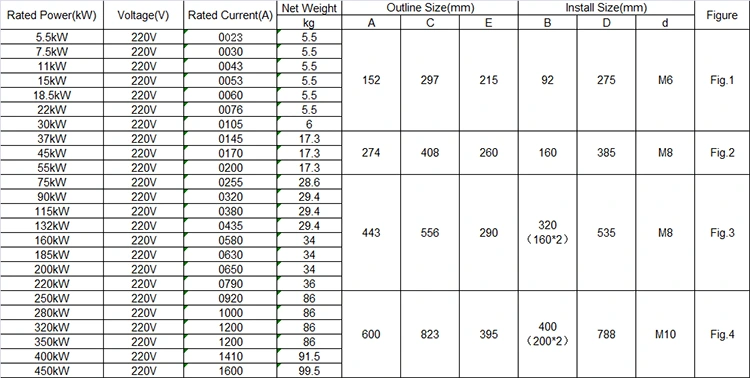

اندازه ، وزن و جریان 220 ولت

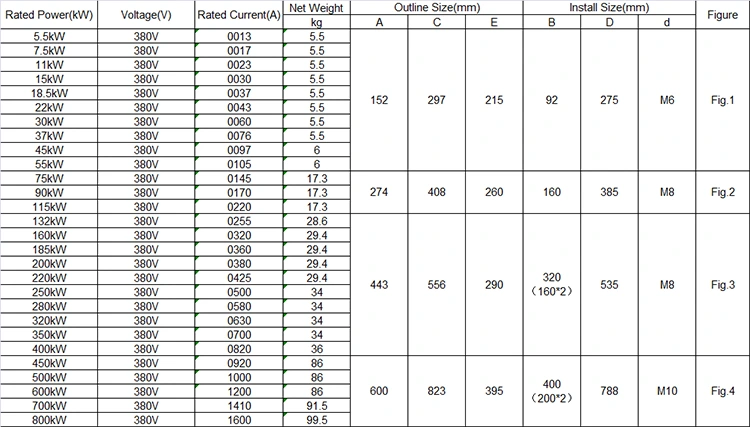

اندازه ، وزن و جریان 380 ولت

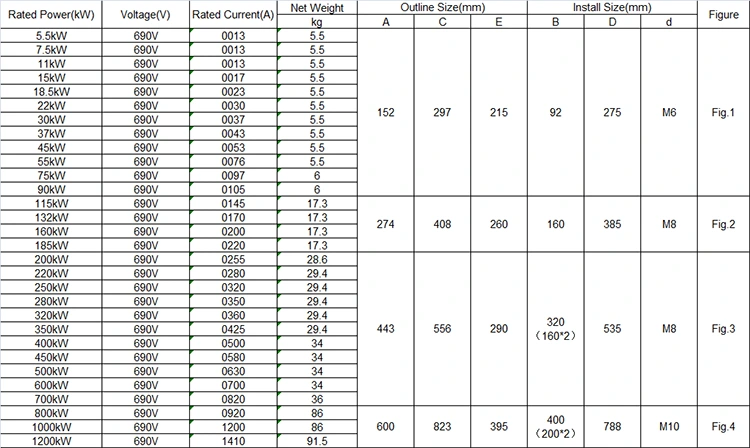

اندازه ، وزن و جریان 690 ولت

ویژگی محصول

1. عملکرد ارتباطی

با افزودن کارتهای انبساط ، ارتباطات Modbus RTU ، Profibus و Profinet Communication را می توان اضافه کرد.

2 ، می تواند صفحه کلید خارجی +4 خط LCD باشد

صفحه کلید را می توان به سرعت درج و حذف کرد تا نیازهای عملکرد از راه دور را برآورده کند.

3 ، عملکرد جامع تر حرکات حرکتی

حفاظت از ولتاژ ، حفاظت از ولتاژ ، محافظت بیش از حد ، محافظت بیش از حد ، محافظت در برابر بار ، محافظت از ضرر فاز ، گسل بای پس ، گسل تریستور ، عدم تعادل جریان سه فاز ، محافظت بیش از حد و غیره.

4 ، دامنه ولتاژ منبع تغذیه گسترده

ولتاژ ورودی منبع تغذیه اصلی هدف عمومی 220-690 ولت را ملاقات کنید.

5 پایانه های قابل انعطاف

یک مجموعه از پایانه های ارتباطی ، پنج گروه از پایانه های ورودی دیجیتال ، یک مجموعه از خروجی آنالوگ ، سه مجموعه رله های قابل برنامه ریزی ， پایانه های ترمیستور موتور و پایانه های دمای PT100.

◆ منبع تغذیه سه فاز: AC220V ، AC380V ، AC690V ± 10 ٪

◆ دارای رتبه فعلی: 13A-1600A ،

motor موتور قابل اجرا: نوع قفس سنجاب عمومی AC موتور ناهمزمان

◆ حالت شروع: رمپ ولتاژ ، رمپ فعلی ، گشتاور

◆ حالت پارکینگ: توقف نرم ، توقف رایگان ， توقف ترمز ، توقف تطبیقی.

◆ ورودی منطق: امپدانس 1.8kΩ ، قدرت +24 ولت

◆ فرکانس شروع: توصیه می شود بیش از 10 بار در ساعت شروع نکنید

◆ سطح حفاظت: IP20

◆ حالت خنک کننده: خنک کننده هوا

◆ حالت نصب: حلق آویز دیوار

◆ شرایط محیطی: ارتفاع بیش از 2000 متر است ، ظرفیت باید بر این اساس کاهش یابد و دمای محیط بین -10 تا +40 درجه سانتیگراد است

رطوبت مربوطه از 95 ٪ (5 ± 5 ℃ 20) تجاوز نمی کند ، بدون گاز قابل اشتعال ، انفجاری ، خورنده ، بدون گرد و غبار رسانا ، نصب داخلی ، تهویه خوب ، لرزش کمتر از 0.5 گرم

کاربرد محصول

از محصولات می توان در صنعت متالورژی و شیمیایی ، کمپرسورها ، جرثقیل ها ، موارد مهندسی شهرداری استفاده کرد.

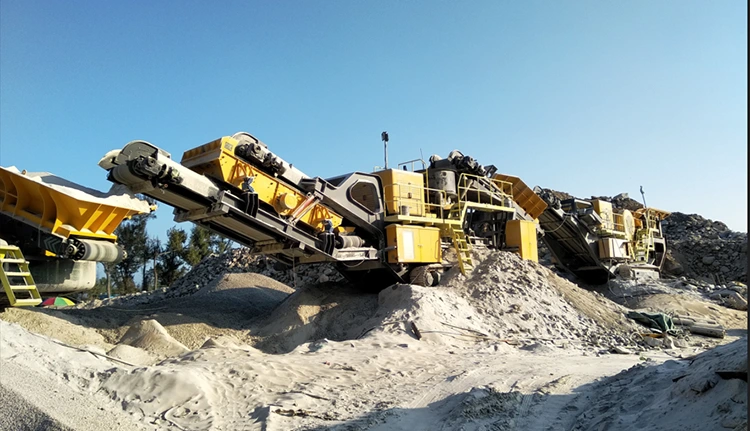

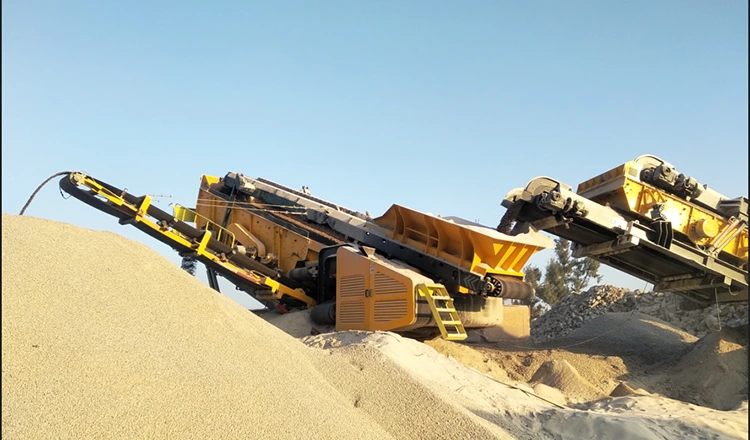

سنگ شکن ، مرتب سازی سنگ در اندازه های مختلف.

استارت نرم آنلاین به طور گسترده ای در صنعت Crusher مورد استفاده قرار می گیرد ، می توان از آن در سنگ شکن ضربه ، خردکن فک ، Cone Crusher ، Crusher Hammer و غیره استفاده کرد. می توان در میزبان با قدرت بالا استفاده کرد ، جریان شروع را کاهش داد ، تأثیر مکانیکی را کاهش داد. استارت نرم می تواند به طور خودکار توان خروجی موتور را با توجه به بار واقعی سنگ شکن تنظیم کند. هنگامی که سنگ شکن در عملکرد بدون بار یا بار سبک قرار دارد ، استارت نرم ولتاژ و جریان موتور را کاهش می دهد ، به طوری که موتور با قدرت کمتری کار می کند ، تا به هدف صرفه جویی در مصرف انرژی برسد. طبق آمار ، پس از استفاده از استارت نرم ، مصرف انرژی سنگ شکن می تواند حدود 10 ٪ -30 ٪ کاهش یابد.

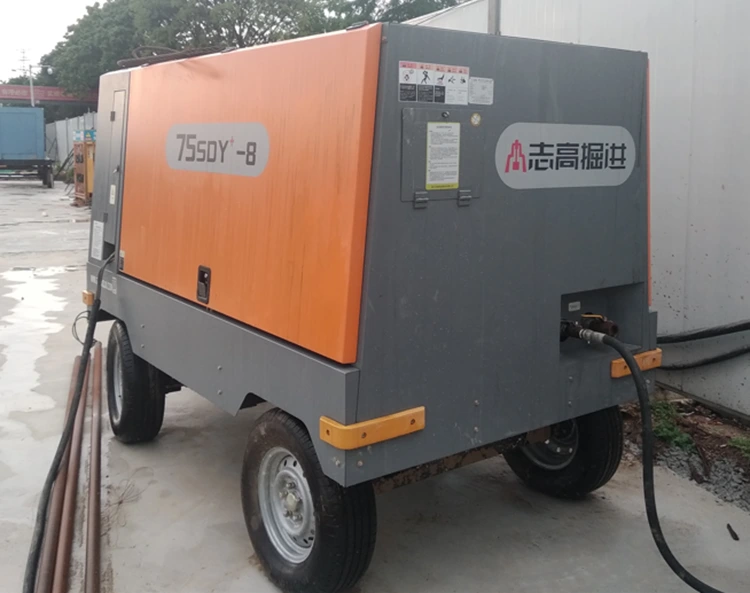

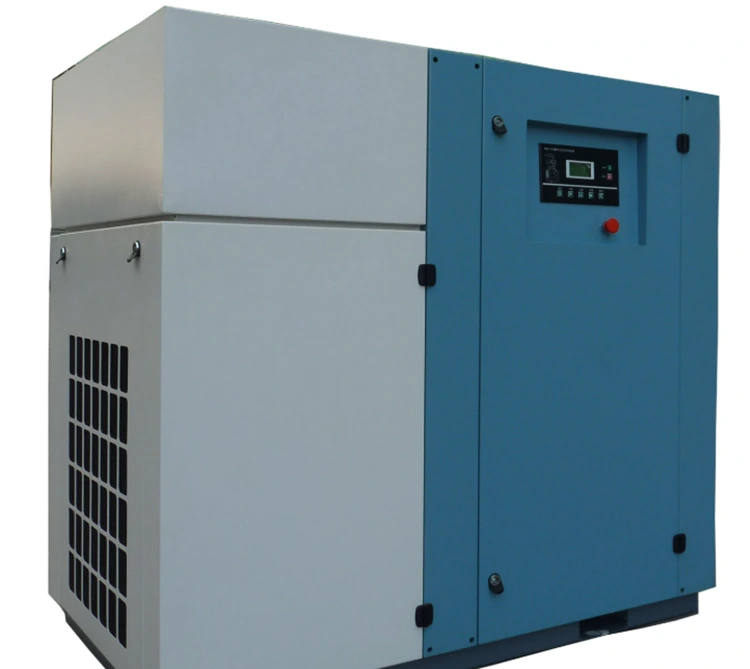

کمپرسور هوایی

Air Compressor Soft Starter یک شروع کننده نرم مخصوص برای کمپرسورهای مختلف هوا است. نصب یک استارت نرم بر روی کمپرسور هوا می تواند فشار تأمین هوا را پایدار کند و از طریق تنظیم کننده فشار ، کمپرسور هوا می تواند تحت فشار فشار تنظیم شده کار کند ، فشار پایدار و قابل اعتماد است و فشار می تواند در هر زمان تنظیم و قابل تنظیم باشد. موتور برای دستیابی به شروع نرم ، چرخه خدمات کمپرسور و چرخه نگهداری تا حد زیادی گسترش خواهد یافت. حجم اگزوز کمپرسور هوا با سرعت کمپرسور هوا کنترل می شود ، صفحه شیر هوا در سیلندر دیگر به طور مکرر باز و بسته نمی شود و شرایط کار مانند صندلی دریچه و چشمه به شدت بهبود می یابد ، که از جریان شدید و تأثیر دمای بالا و گاز با فشار بالا جلوگیری می کند و بار کار را کاهش می دهد.

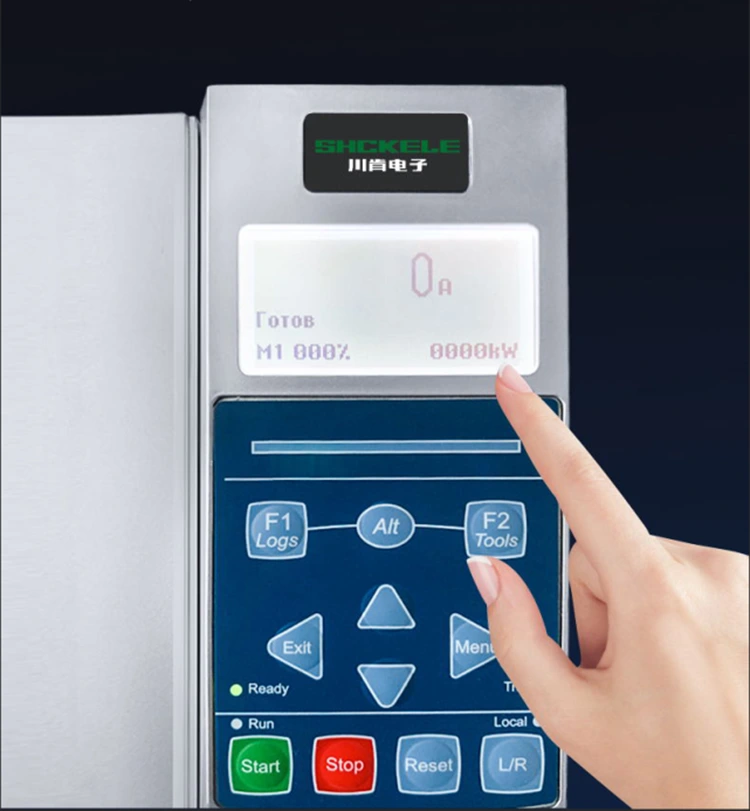

صفحه نمایش چهار خط LCD با کیفیت بالا ، آسان برای کار کردن. این نمایشگاه دارای چندین نمایشگاه ملی زبان است و در صورت لزوم می تواند سفارشی شود. صفحه کلید قابل جابجایی است و به راحتی قابل حرکت است.

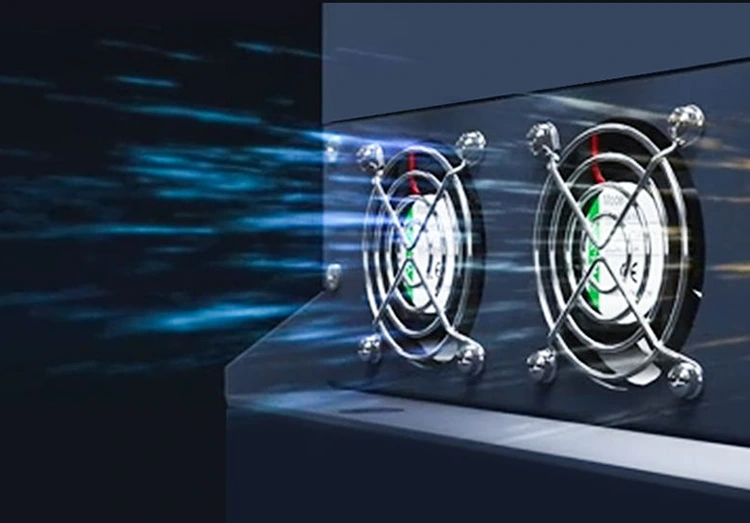

تریستور با یک استارت بای پس داخلی فقط در هنگام راه اندازی کار می کند و در حین کار به کنتاکتور می شود ، بنابراین گرمای کمتری ایجاد می کند. با این حال ، ما هنوز یک فن را برای خنک کردن کنتاکتور نصب کردیم. یک فن را نصب کنید تا خنک شود. تمام مبتدیان نرم 75 کیلو وات و بالاتر از 7000 سری نرم با فناشیدهای DC با سرعت بالا 24 ولت مجهز شده اند و 360 درجه دفع گرمای همه جانبه و نیروی باد قوی تر را فراهم می کنند. این نه تنها خاموشی های غیر منتظره ناشی از گرمای بیش از حد را کاهش می دهد ، بلکه عمر سرویس استارت نرم را نیز به طور قابل توجهی گسترش می دهد.

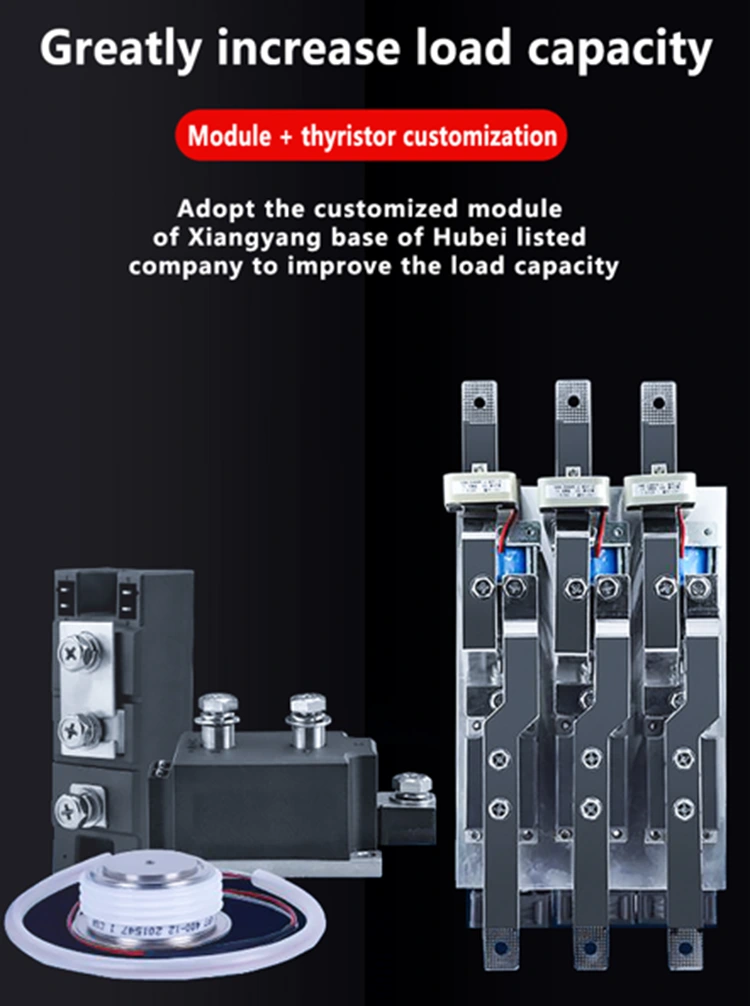

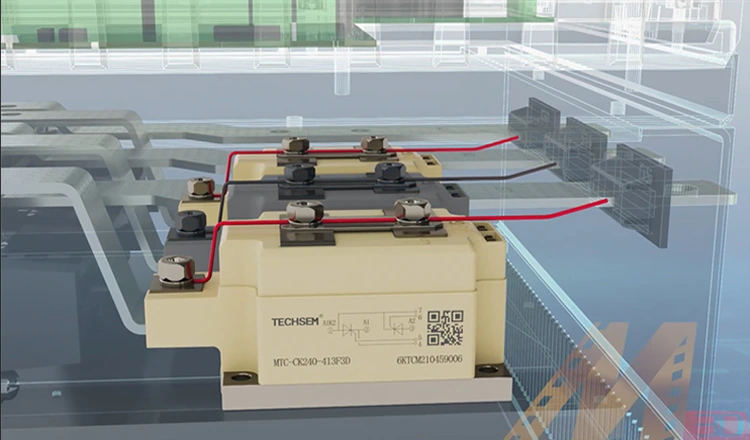

ما همکاری عمیقی با هوبی تایجی ، یک شرکت ذکر شده داخلی داریم و از ماژول ها و تریستورهای سفارشی ، متفاوت از ماژول های عمومی تهیه شده در بازار ، برای بهبود ظرفیت بار استفاده می کنیم. کنتاکتورهای DC ما نیز به طور خاص سفارشی شده اند ، که همه دارای مخاطبین نقره ای هستند. سطح تماس مخاطبین بزرگتر است و می تواند نزدیک به 100000 زمان درگیری را بدست آورد ، و به طور قابل توجهی عمر خدمات را افزایش می دهد.

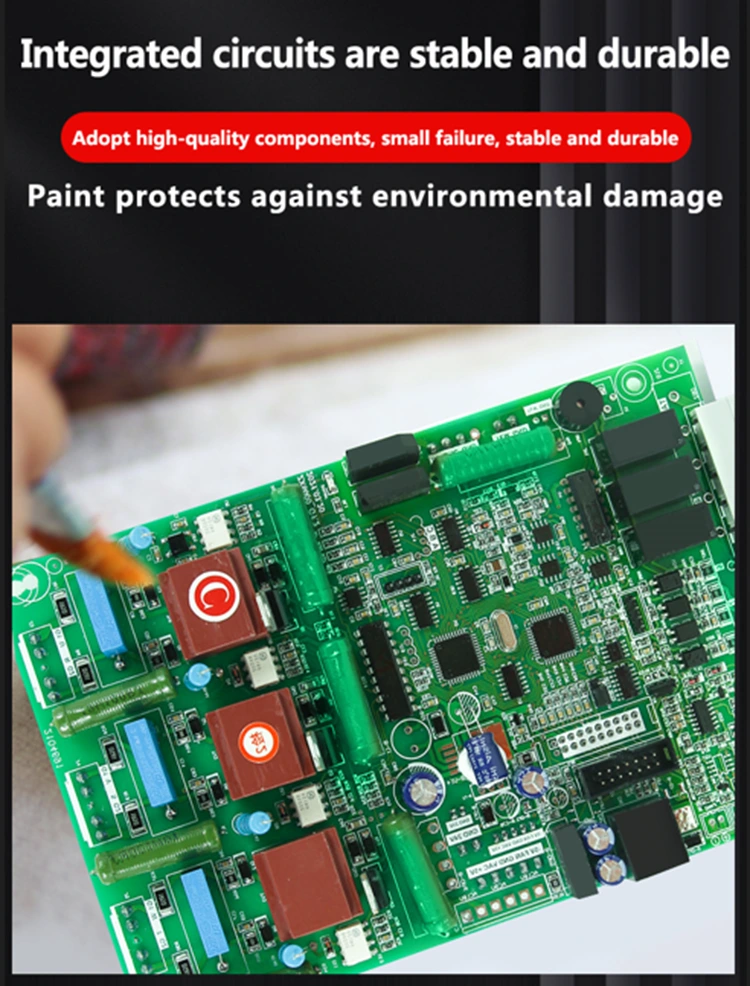

هدف اصلی رنگ برس برس مدار استارت نرم (معمولاً سه رنگ ضد رنگ ، عایق یا روکش ضد رطوبت) محافظت از پایداری و زندگی تخته مدار در یک محیط کار پیچیده است ، به منظور اطمینان از اینکه خدمات خدمات صفحه مدار طولانی تر است ، همه ما از تکه های با کیفیت بالا و پلاگین ها استفاده می کنیم ، احتمال خرابی بسیار کم است ، و همه از آن استفاده می کنیم. دوام و ایمنی افزایش یافته است.

عملکرد عملکرد اضطراری منحصر به فرد. هنگامی که یک مرحله از تریستور آسیب دیده است ، مبتدیان نرم معمولی نمی توانند کار کنند. عملکرد اضطراری سری 7000 این است که استارت نرم را قادر می سازد تا هنگام شکسته شدن یک مرحله از تریستور ، در مواقع اضطراری فعالیت کند و باعث کاهش تلفات اقتصادی ناشی از آسیب ماشین و خاموش شدن برای کاربران می شود.

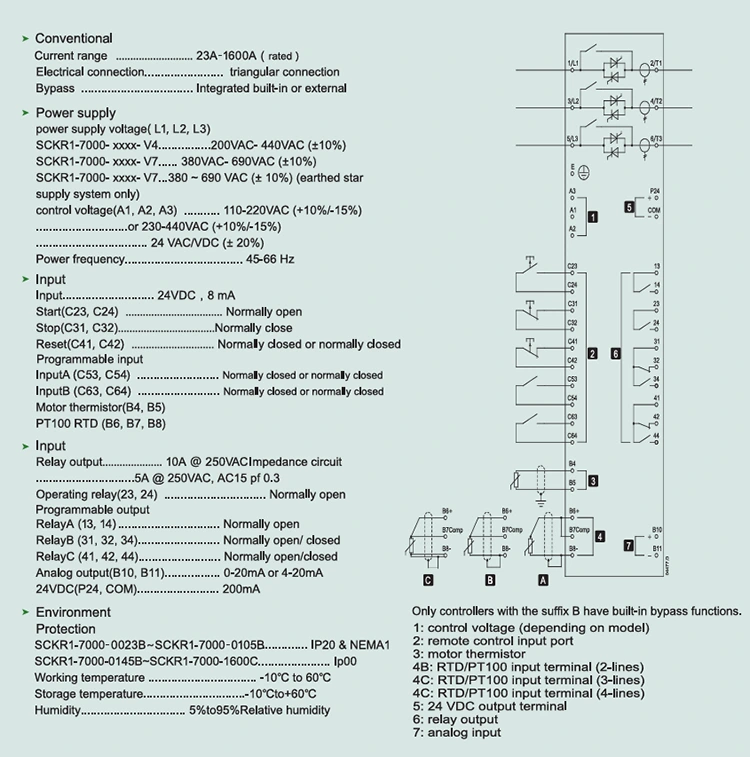

نمودار سیم کشی استارت نرم.
