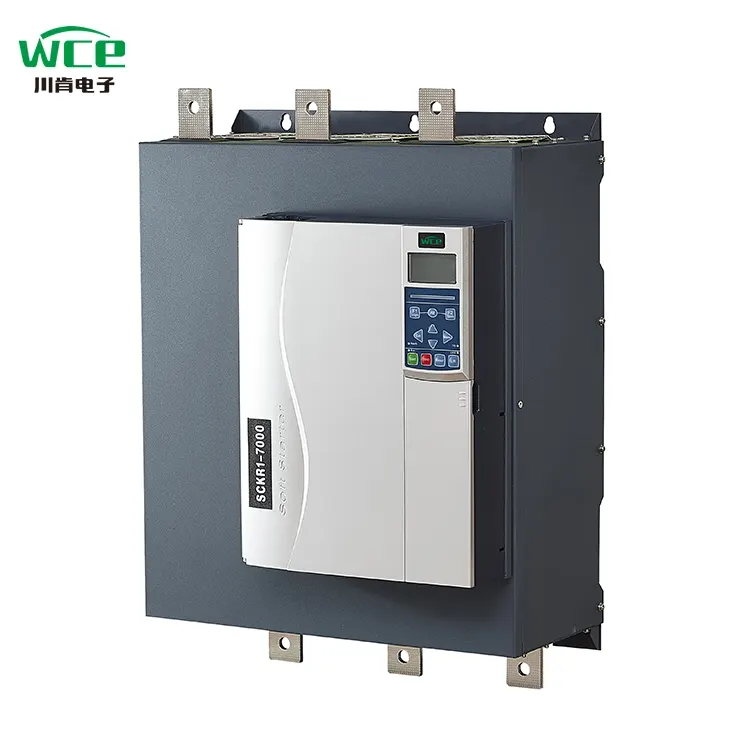

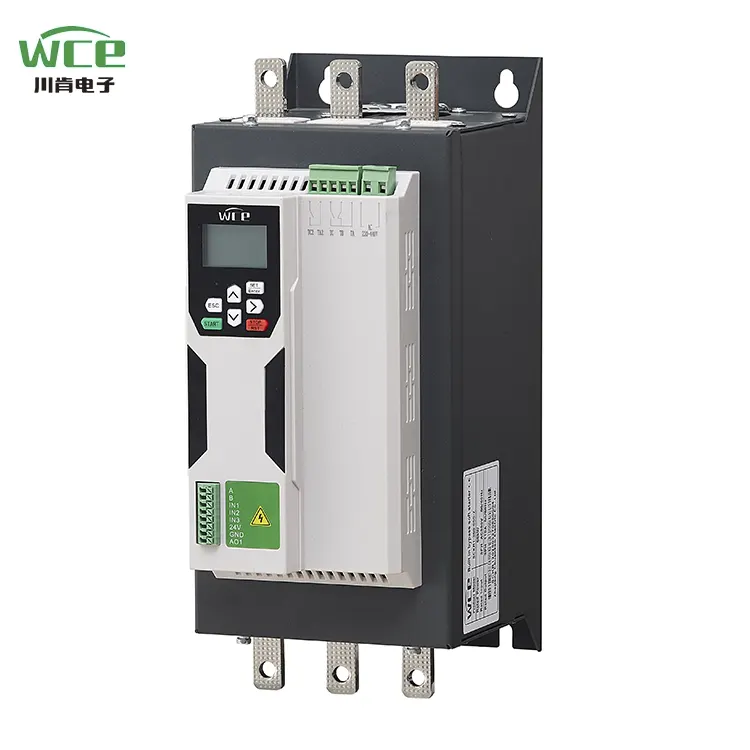

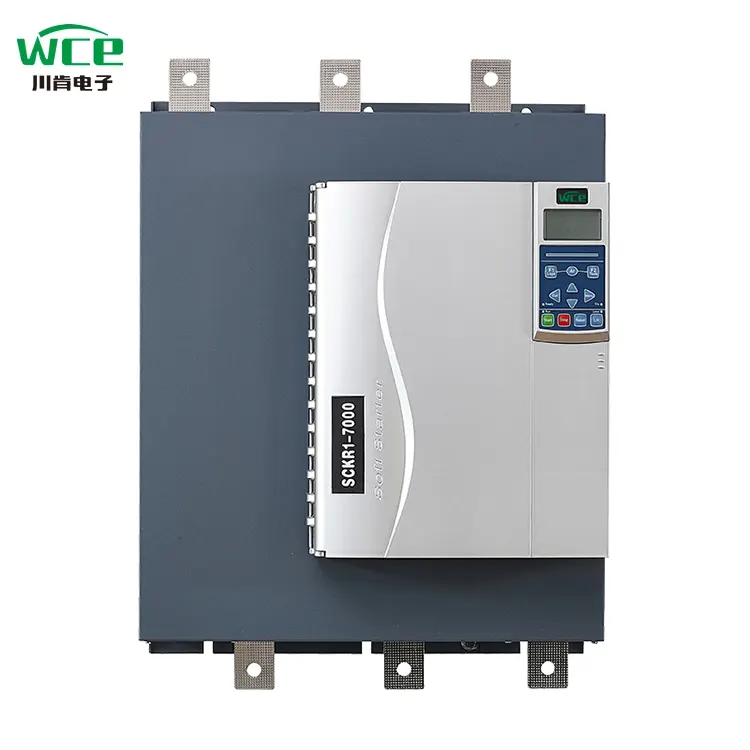

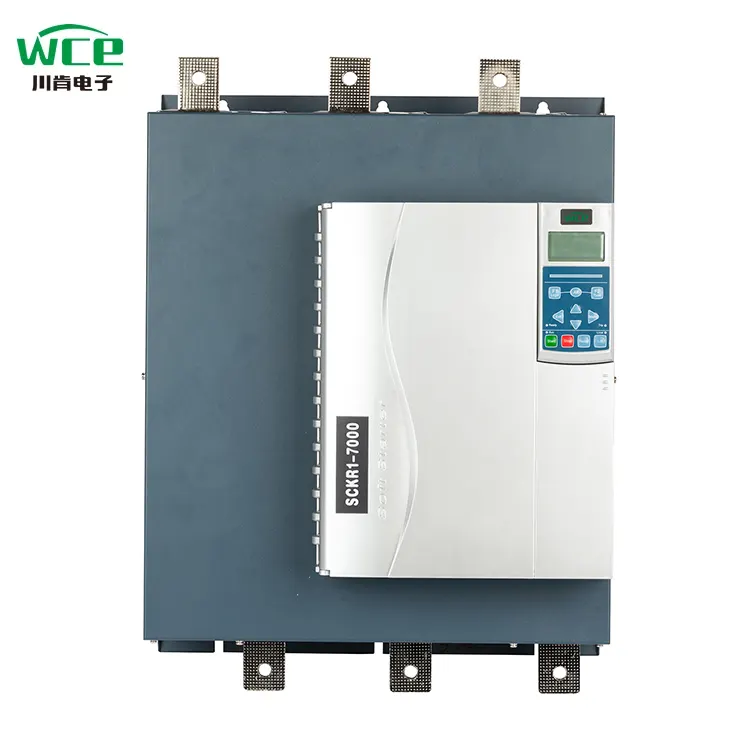

ساخته شده در Bypass Soft Starter 75kW فرانسوی

تعامل هوشمند و عملکرد مناسب: استارت نرم 360 Series مجهز به صفحه نمایشگر کریستال مایع LCD است. طراحی رابط ساده و بصری است و تجربه عملکرد صاف و راحت است. این سیستم مجهز به عملکردهای نمایش به زبان چینی و انگلیسی است و از شخصی سازی زبانهای ملی خاص پشتیبانی می کند و به طور کامل نیازهای کاربران در مناطق مختلف را برآورده می کند.

چند ارتباط و کنترل هوشمند از راه دور: این مجهز به عملکرد ارتباطی استاندارد Modbus 485 است ، و همچنین از روش های ارتباطی سفارشی مانند پروتکل زیمنس Profibus و برنامه تلفن همراه پشتیبانی می کند و به کاربران کمک می کند تا اشکال زدایی از راه دور کارآمد و کنترل دقیق و شکستن محدودیت های مکانی را انجام دهند.

عملکرد برجسته و دوام طولانی مدت: مجهز به یک کنتاکتور DC با نام تجاری جدید ، در مقایسه با کنتاکتورهای معمولی AC ، عملکرد آن 3 بار بهبود می یابد ، گرما 2.6 برابر کاهش می یابد ، ایمنی 25 ٪ افزایش می یابد ، راندمان صرفه جویی در انرژی به 20 ٪ می رسد و عمر خدمات از 100000 بار فراتر می رود و ضمانت قابل توجهی را برای عملکرد پایدار تجهیزات فراهم می کند.

اتلاف گرمای کارآمد و عملکرد پایدار: مجهز به یک فن DC با سرعت بالا 24 ولت و یک طراحی دفع گرمای همه جانبه 360 درجه ، نیروی باد شدید را فراهم می کند ، و اطمینان می دهد که این تجهیزات حالت اتلاف گرمای خوب و عملکرد پایدار را در طول کار حفظ می کند.

همکاری عمیق و به روزرسانی کیفیت: ما با هوبی تایجی ، یک شرکت دارای فهرست داخلی ، به همکاری عمیقی رسیده ایم و ماژول ها و تریستورهای سفارشی را پذیرفته ایم که با ماژول های مشترک در بازار متفاوت است. این امر به طور قابل توجهی ظرفیت بار را افزایش می دهد و پایه و اساس کاملی برای عملکرد کارآمد تجهیزات ایجاد می کند.

طراحی ساده ، صرفه جویی در هزینه:نیازی به نصب کنتاکتورهای بای پس خارجی ، صرفه جویی در فضای نصب ، کاهش هزینه های کابل ، ساده کردن فرآیند نصب و نصب راحت تر و سریع تر نیست.

طراحی انسانی ، نصب بدون نگرانی: این یک سوکت ترمینال کنترل نوع پرس را اتخاذ می کند ، که نصب و بهره برداری ساده و راحت است. برای تکمیل سیم کشی ، ترمینال را فشار داده و سپس آن را آزاد کنید تا سیم را تعمیر کنید که باعث افزایش کارایی نصب می شود.

آزمایش شبیه سازی ، تأیید قابل اعتماد: مجهز به عملکرد شبیه سازی عملیات است. حتی وقتی مدار اصلی استارت نرم به ولتاژ منبع تغذیه وصل نشود ، می تواند روند شروع ، دویدن و توقف موتور را شبیه سازی کند ، به سرعت تأیید کند که آیا وضعیت کار اجزای خود استارت نرم طبیعی است.

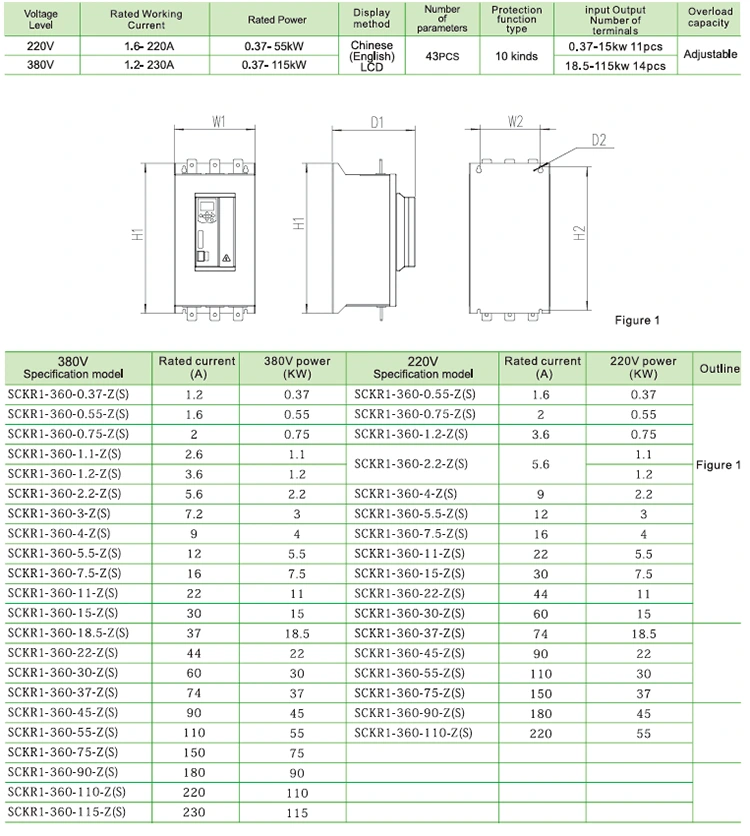

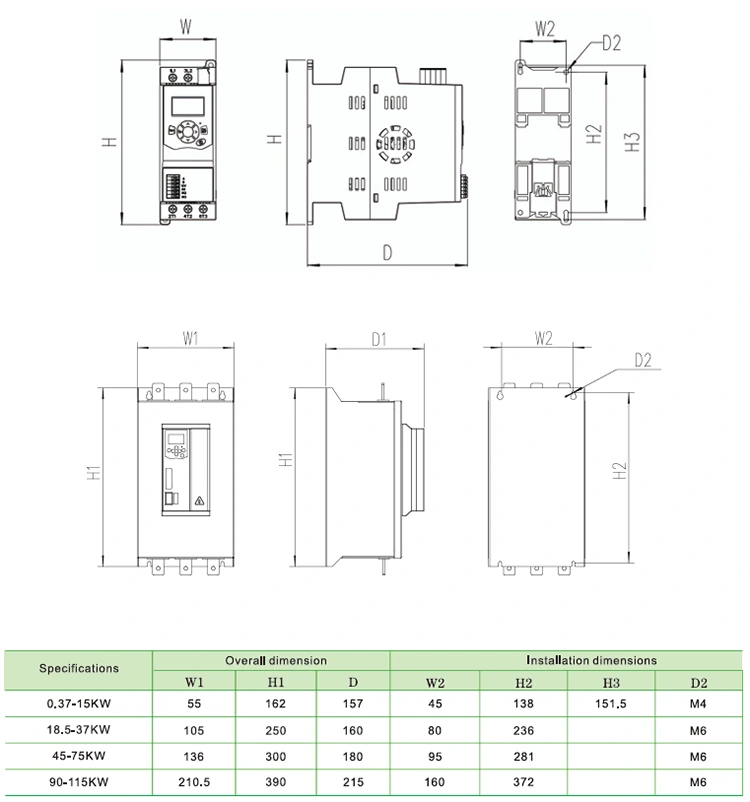

پارامتر محصول (مشخصات)

ویژگی محصول

1. عملکرد ارتباطی

با افزودن کارتهای انبساط ، ارتباطات Modbus RTU ، Profibus و Profinet Communication را می توان اضافه کرد.

2 ، می تواند صفحه کلید خارجی +4 خط LCD باشد

صفحه کلید را می توان به سرعت درج و حذف کرد تا نیازهای عملکرد از راه دور را برآورده کند.

3 ، عملکرد جامع تر حرکات حرکتی

حفاظت از ولتاژ ، حفاظت از ولتاژ ، محافظت بیش از حد ، محافظت بیش از حد ، محافظت در برابر بار ، محافظت از ضرر فاز ، گسل بای پس ، گسل تریستور ، عدم تعادل جریان سه فاز ، محافظت بیش از حد و غیره.

4 ، دامنه ولتاژ منبع تغذیه گسترده

ولتاژ ورودی منبع تغذیه اصلی 220-380 ولت هدف عمومی را ملاقات کنید.

5 پایانه های قابل انعطاف

یک مجموعه از پایانه های ارتباطی ، چهار گروه از پایانه های ورودی دیجیتال ، یک مجموعه از خروجی آنالوگ ، دو مجموعه رله های قابل برنامه ریزی

◆ منبع تغذیه سه فاز: AC220V ، AC380V ± 10 ٪

◆ جریان دارای امتیاز: 1.2a-230a ،

motor موتور قابل اجرا: نوع قفس سنجاب عمومی AC موتور ناهمزمان

◆ حالت شروع: رمپ ولتاژ ، رمپ فعلی ، گشتاور

◆ حالت پارکینگ: توقف نرم ، توقف رایگان ， توقف ترمز ، توقف تطبیقی.

◆ ورودی منطق: امپدانس 1.8kΩ ، قدرت +24 ولت

◆ فرکانس شروع: توصیه می شود بیش از 10 بار در ساعت شروع نکنید

◆ سطح حفاظت: IP20

◆ حالت خنک کننده: خنک کننده هوا

◆ حالت نصب: حلق آویز دیوار

◆ شرایط محیطی: ارتفاع بیش از 2000 متر است ، ظرفیت باید بر این اساس کاهش یابد و دمای محیط بین -10 تا +40 درجه سانتیگراد است

رطوبت مربوطه از 95 ٪ (5 ± 5 ℃ 20) تجاوز نمی کند ، بدون گاز قابل اشتعال ، انفجاری ، خورنده ، بدون گرد و غبار رسانا ، نصب داخلی ، تهویه خوب ، لرزش کمتر از 0.5 گرم

کاربرد محصول

این محصول را می توان در مواردی مانند فن ها ، پمپ های آب ، آبیاری زمین های کشاورزی و حمل و نقل کمربند نقاله افقی استفاده کرد.

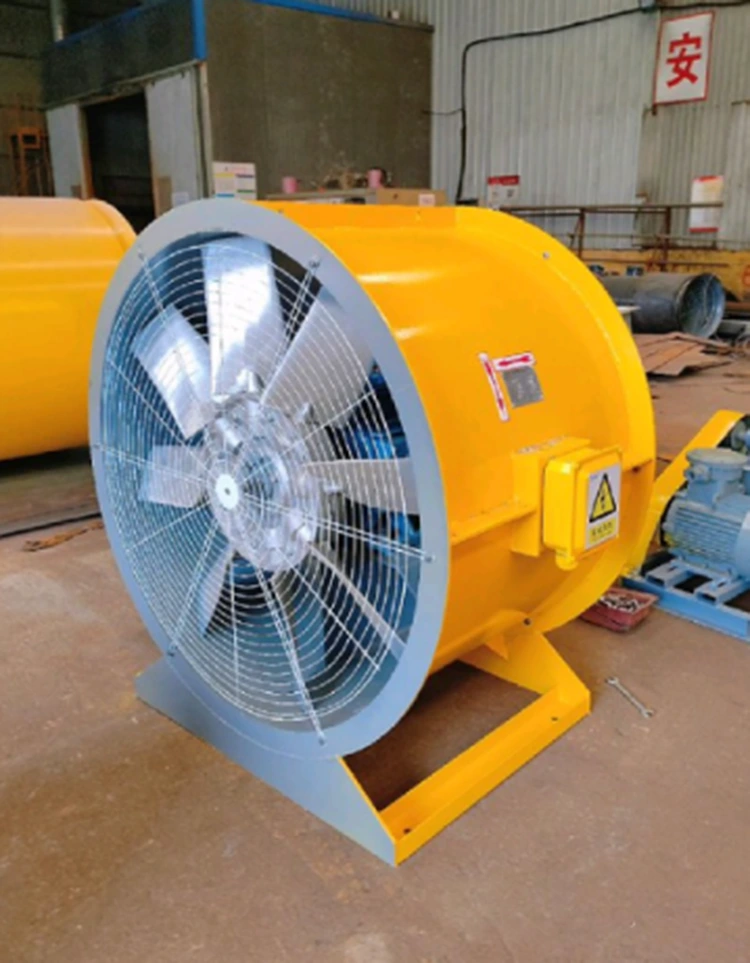

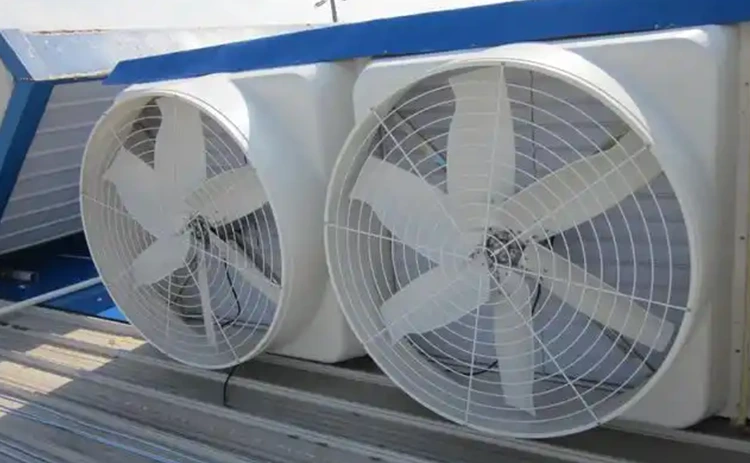

طرفداران

استارت نرم نه تنها به دلیل عدم تحرک بزرگ تیغه و روتور ، اصطکاک و بی تحرک فن را به شدت کاهش می دهد ، بلکه به دلیل گشتاور بیش از حد فوری ، از آسیب تحمل یاتاقان فن ، کمربند ، تیغه و سایر قسمت ها نیز جلوگیری می کند. SCKR1-360 SOFT SOFT WCE ، با الگوریتم های سازگاری بالا و صرفه جویی در مصرف انرژی ، می تواند نیازهای متنوعی را از طرفداران کوچک گرفته تا طرفداران بزرگ صنعتی تأمین کند و به شرکت ها کمک می کند تا تولید سبز و کارآمد داشته باشند. استفاده از استارت نرم روی فن به طور موثری مشکلات شوک جریان و مکانیکی با شروع بالا را حل می کند ، به خصوص برای سناریویی که نیازی به تنظیم سرعت ندارد اما نیاز به شروع و توقف ملایم دارد. انتخاب معقول و تنظیمات پارامتر مهم هستند که می توانند قابلیت اطمینان سیستم و اقتصاد را به میزان قابل توجهی بهبود بخشند.

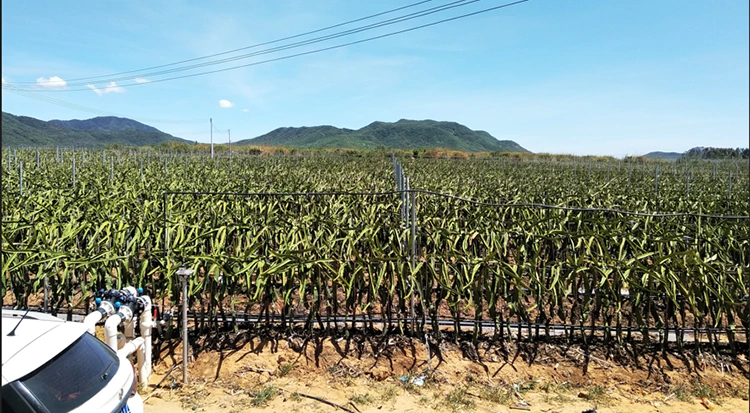

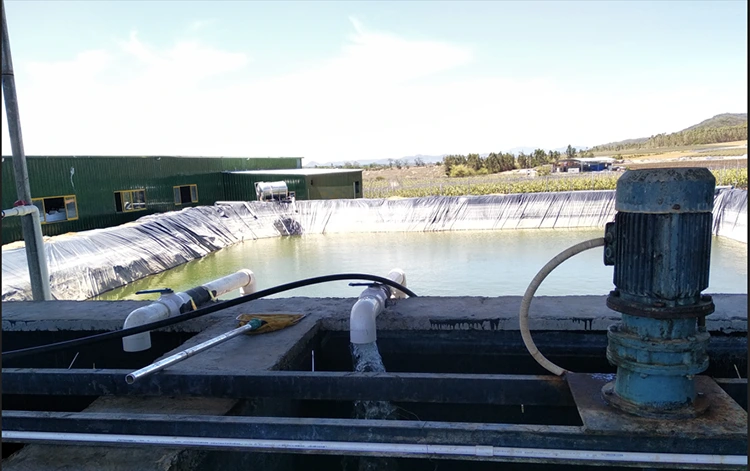

آبیاری

در مقایسه با مبدل های فرکانس ، مبتدیان نرم هزینه کمتری دارند و برای سناریوهای آبیاری بدون تنظیم سرعت مناسب هستند. در سیستم آبیاری میدانی ، استارت نرم کننده عمدتاً بر روی موتور ناهمزمان سه فاز که پمپ آب را هدایت می کند عمل می کند و حالت شروع ولتاژ را شروع می کند یا حالت شروع محدود فعلی را اتخاذ می کند ، به طوری که سرعت موتور به تدریج از صفر به سرعت امتیاز افزایش می یابد و از جریان زیاد فوری که توسط شروع مستقیم سنتی تولید می شود ، جلوگیری می کند. هنگام خاموش شدن ، عملکرد توقف نرم اختیاری ، با کاهش خطی ولتاژ برای کاهش سرعت پمپ ، اثر چکش آب را مهار کنید. استارت نرم به طور موثری مشکلات تأثیر جریان بالا ، غلظت استرس مکانیکی و اثر چکش آب از موتور پمپ را از طریق کنترل انعطاف پذیر شروع و مکانیسم های محافظت چندگانه در سیستم آبیاری میدانی حل می کند و به طور قابل توجهی قابلیت اطمینان و اقتصاد سیستم را بهبود می بخشد.

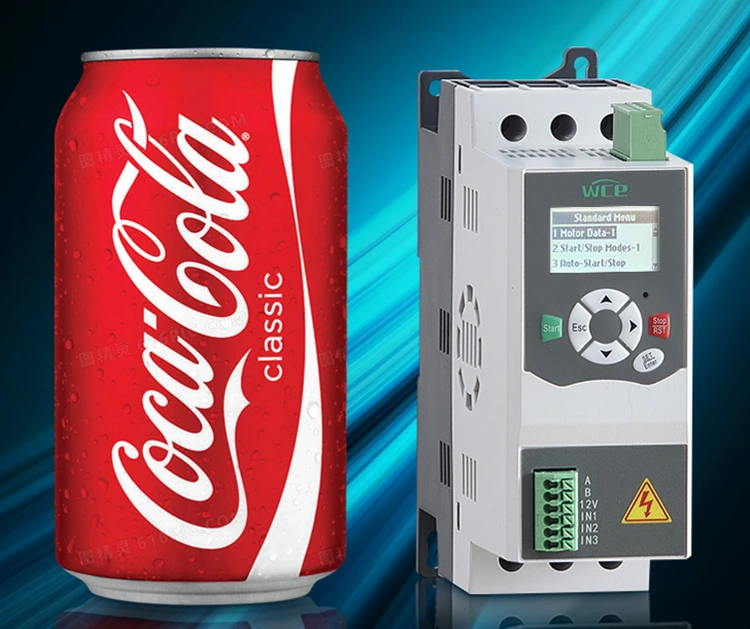

با اندازه و حجم کوچکتر ، می تواند مستقیماً کنتاکتورهای ستاره-دلتایی ، صرفه جویی در مواد و فضا را جایگزین کند.

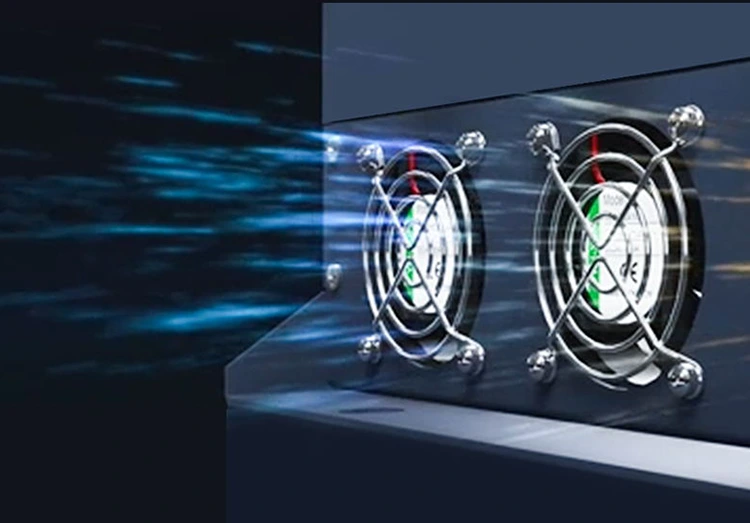

تریستور با یک استارت بای پس داخلی فقط در هنگام راه اندازی کار می کند و در حین کار به کنتاکتور می شود ، بنابراین گرمای کمتری ایجاد می کند. با این حال ، ما هنوز یک فن را برای خنک کردن کنتاکتور نصب کردیم. یک فن را نصب کنید تا خنک شود. All18.5kW و بالاتر از سری های برتر سری SOFT مجهز به فن های DC با سرعت بالا 24 ولت هستند و 360 درجه دفع گرمای همه جانبه و نیروی باد قوی تر را فراهم می کنند. این نه تنها خاموشی های غیر منتظره ناشی از گرمای بیش از حد را کاهش می دهد ، بلکه عمر سرویس استارت نرم را نیز به طور قابل توجهی گسترش می دهد.

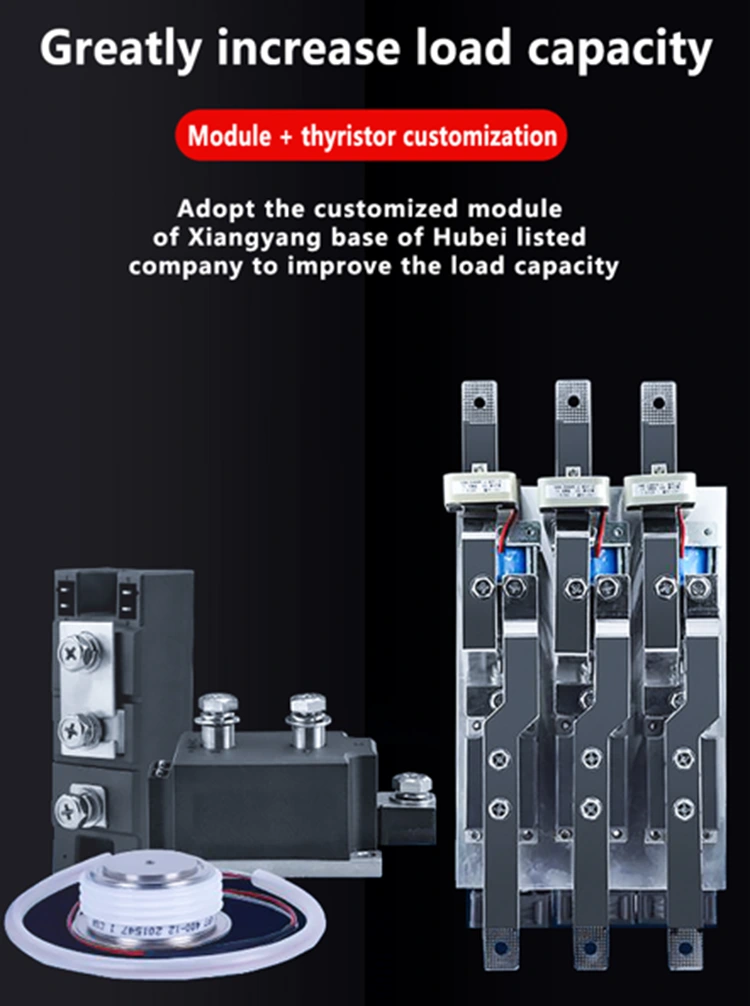

ما همکاری عمیقی با هوبی تایجی ، یک شرکت ذکر شده داخلی داریم و از ماژول ها و تریستورهای سفارشی ، متفاوت از ماژول های عمومی تهیه شده در بازار ، برای بهبود ظرفیت بار استفاده می کنیم. کنتاکتورهای DC ما نیز به طور خاص سفارشی شده اند ، که همه دارای مخاطبین نقره ای هستند. سطح تماس مخاطبین بزرگتر است و می تواند نزدیک به 100000 زمان درگیری را بدست آورد ، و به طور قابل توجهی عمر خدمات را افزایش می دهد.

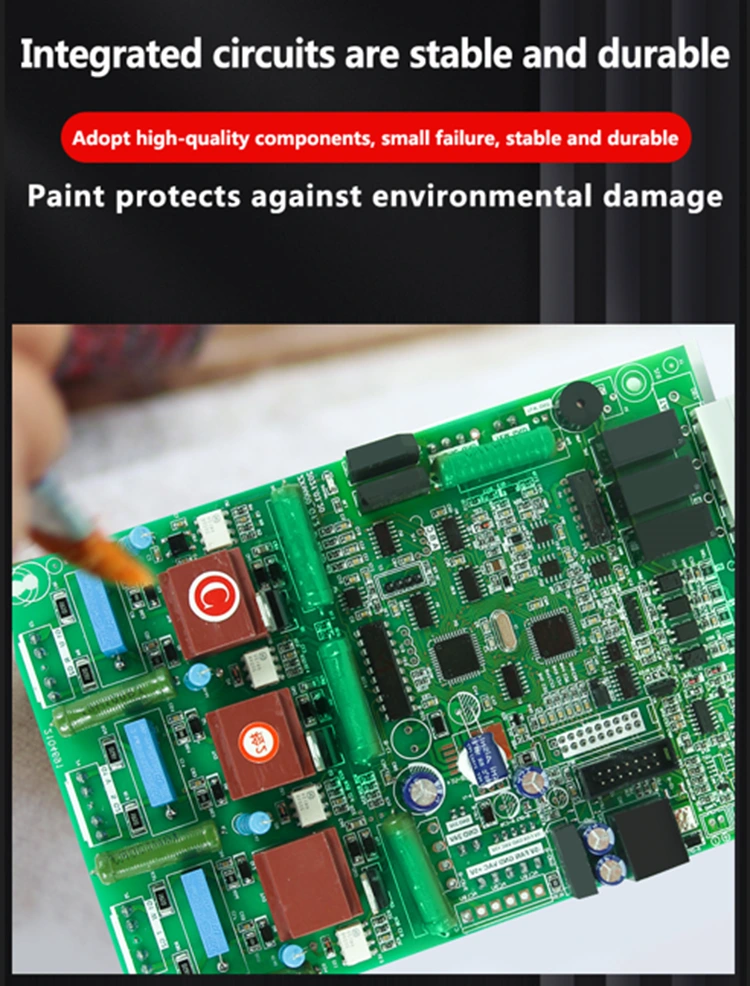

هدف اصلی رنگ برس برس مدار استارت نرم (معمولاً سه رنگ ضد رنگ ، عایق یا روکش ضد رطوبت) محافظت از پایداری و زندگی تخته مدار در یک محیط کار پیچیده است ، به منظور اطمینان از اینکه خدمات خدمات صفحه مدار طولانی تر است ، همه ما از تکه های با کیفیت بالا و پلاگین ها استفاده می کنیم ، احتمال خرابی بسیار کم است ، و همه از آن استفاده می کنیم. دوام و ایمنی افزایش یافته است.

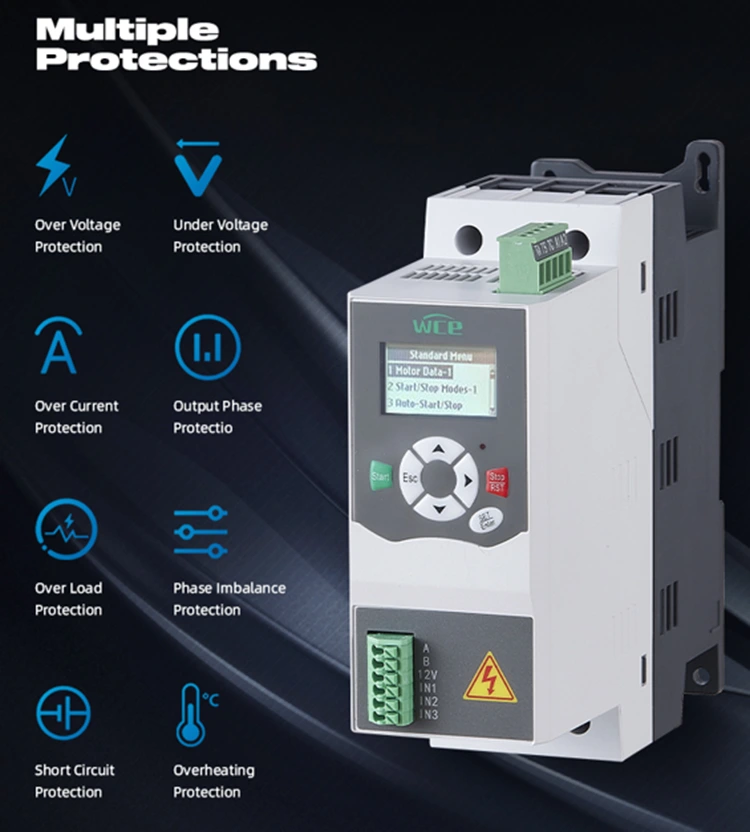

توابع محافظت چندگانه: محافظت از ولتاژ ، محافظت از ولتاژ بیش از حد ، محافظت بیش از حد ، محافظت بیش از حد ، محافظت از دست دادن فاز ، محافظت از عدم تعادل سه فاز و غیره.

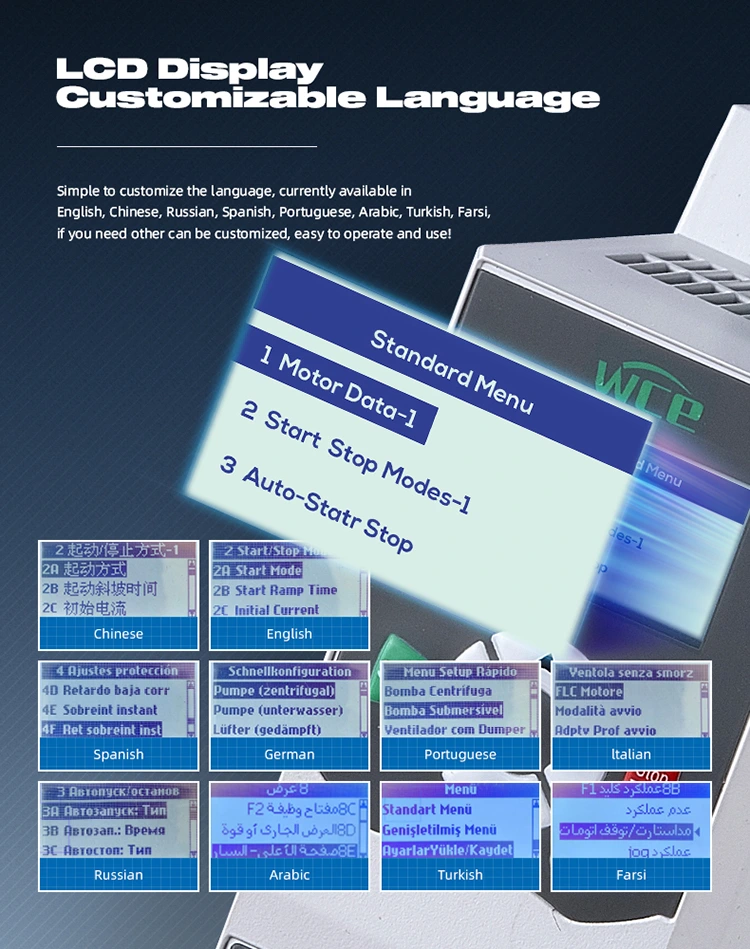

صفحه نمایش چهار خط LCD با کیفیت بالا ، آسان برای کار کردن. این نمایشگاه دارای چندین نمایشگاه ملی زبان است و در صورت لزوم می تواند سفارشی شود.

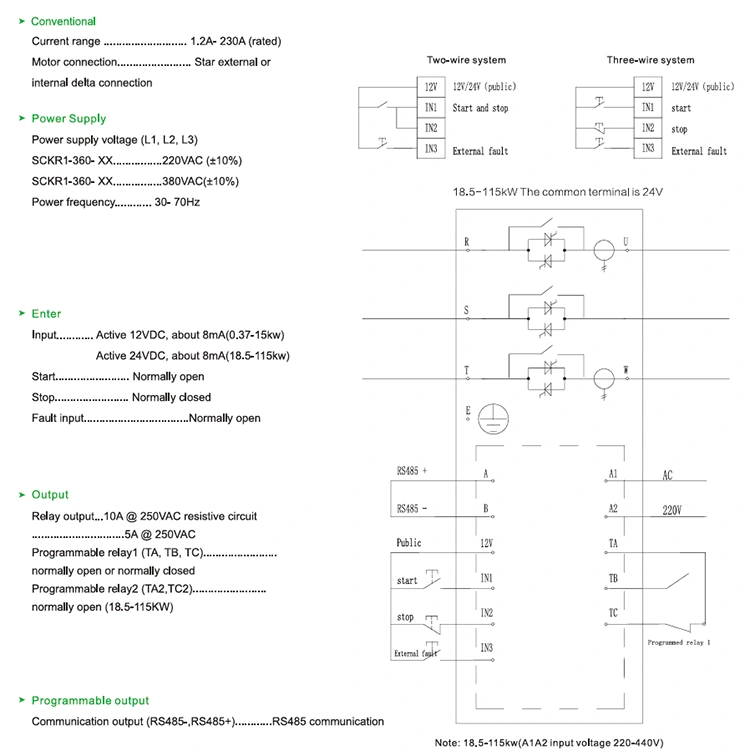

نمودار سیم کشی استارت نرم.
