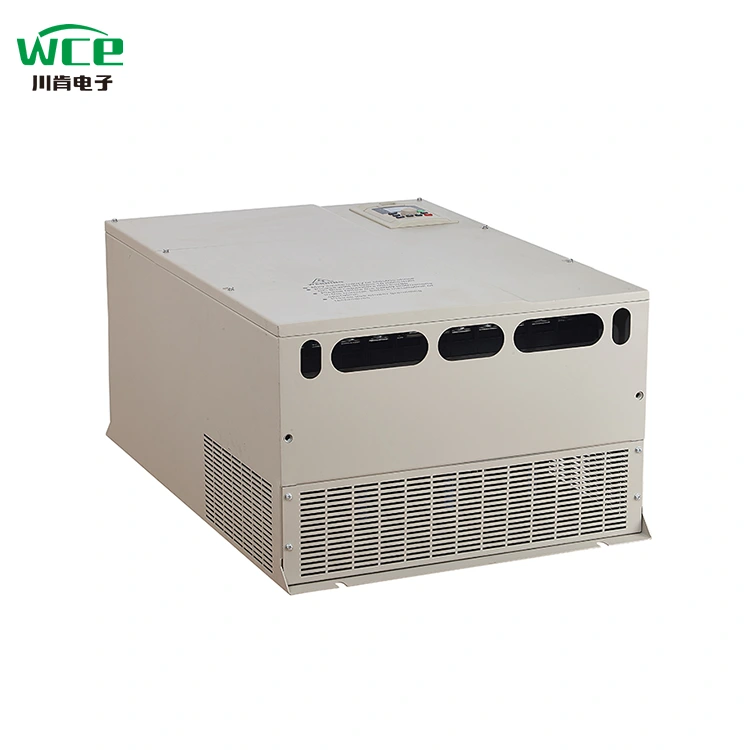

درایو فرکانس متغیر اینورتر 75 کیلووات (VFD)کنترل سرعت قابل تنظیم را برای موتورهای AC سازگار در سیستم های صنعتی فراهم می کند. با این حال، انتخاب درایو مناسب به چیزی بیش از مطابقت با رتبه قدرت نیاز دارد. خریداران باید جریان نامی موتور، ولتاژ منبع تغذیه، نیازهای اضافه بار، ویژگی های بار، سرعت عملیات، شرایط محیطی و عملکردهای کنترل را در نظر بگیرند. این راهنما توضیح می دهد که چگونه یک VFD 75 کیلوواتی کار می کند، در کجا می توان از آن استفاده کرد، چه مشخصاتی شایسته توجه است و چگونه از مشکلات رایج انتخاب و نصب جلوگیری کرد. همچنین یک چک لیست خرید عملی را برای مهندسان، سازندگان تجهیزات، یکپارچه سازان سیستم و توزیع کنندگان صنعتی که با شرکت Zhejiang Chuanken Electric Co., Ltd. کار می کنند، ارائه می دهد.
موتورهای صنعتی قدرت پمپ ها، فن ها، کمپرسورها، نوار نقاله ها، میکسرها و بسیاری از انواع دیگر ماشین آلات را تامین می کنند. در کاربردهایی که سرعت مورد نیاز با تقاضای تولید تغییر می‌کند، کارکردن مداوم موتور با سرعت کامل ممکن است مصرف انرژی غیرضروری، تنش مکانیکی یا ناپایداری فرآیند ایجاد کند.
A درایو فرکانس متغیر اینورتر 75 کیلووات VFDیک کنترل کننده موتور الکترونیکی است که برای تنظیم سرعت و عملکرد یک موتور AC سازگار با تنظیم فرکانس و ولتاژ خروجی مطابق با روش کنترل انتخاب شده طراحی شده است. تعیین 75 کیلووات نشان دهنده یک کلاس توان اسمی است، اما رتبه بندی موتور قابل استفاده به درجه جریان خاص درایو، کلاس ولتاژ، رتبه بندی وظیفه و شرایط نصب بستگی دارد.
برای سازندگان تجهیزات و خریداران صنعتی، یک VFD به درستی انتخاب شده می‌تواند از شتاب نرم‌تر، کاهش سرعت کنترل‌شده، بهبود تنظیم فرآیند و عملکرد موتور انعطاف‌پذیرتر پشتیبانی کند. همچنین می‌تواند بسته به مدل، عملکردهای حفاظتی موتور و قابلیت‌های نظارت را ارائه دهد.
با این وجود، هر درایو ۷۵ کیلوواتی برای هر موتور ۷۵ کیلوواتی مناسب نیست. دو درایو با توان اسمی یکسان ممکن است در ظرفیت اضافه بار، پیکربندی ورودی، عملکرد کنترل، حفاظت از محیط زیست و رابط های ارتباطی متفاوت باشند.
یک درایو فرکانس متغیر AC معمولی برق AC ورودی را از طریق یکسو کننده و پیوند DC به DC تبدیل می کند، سپس از دستگاه های سوئیچینگ الکترونیکی برای تولید یک خروجی AC با فرکانس قابل تنظیم استفاده می کند. سیستم کنترل خروجی را با توجه به حالت کار انتخابی و الزامات موتور تنظیم می کند.
برای یک موتور القایی AC، سرعت سنکرون به فرکانس تغذیه و تعداد قطب های موتور مربوط می شود. کاهش فرکانس به طور کلی سرعت موتور را کاهش می دهد، در حالی که افزایش آن باعث افزایش سرعت در محدوده عملکرد مجاز موتور و درایو می شود. سرعت واقعی موتور القایی نیز به بار و لغزش بستگی دارد.
بسیاری از درایوها از کنترل ولت بر هرتز (V/f) برای تنظیم سریع سرعت استفاده می کنند. کنترل برداری بدون حسگر ممکن است کنترل گشتاور بهبود یافته را در برنامه هایی که به سرعت یا عملکرد بار بیشتر نیاز دارند، ارائه دهد. عملکردهای موجود به مدل خاص VFD و پیکربندی موتور بستگی دارد.
رمپ های قابل تنظیم شتاب و کاهش سرعت به کنترل سرعت شروع و توقف موتور کمک می کند. تنظیمات رمپ مناسب می تواند بار مکانیکی ناگهانی را کاهش دهد و از تولید پایدارتر پشتیبانی کند. بارهای با اینرسی بالا یا الزامات توقف سریع ممکن است به تجهیزات ترمز اضافی نیاز داشته باشند.
بسته به مدل، یک VFD ممکن است جریان، ولتاژ، دما، فرکانس کاری و شرایط خطا را کنترل کند. حفاظت اضافه بار موتور الکترونیکی و تشخیص عیب می تواند به تیم های تعمیر و نگهداری کمک کند، اما درایو باید به درستی پیکربندی شود و با هر گونه حفاظت خارجی مورد نیاز استفاده شود.
یک VFD 75 کیلوواتی ممکن است برای کاربردهای موتورهای صنعتی متوسط تا بزرگ مناسب باشد، زمانی که رتبه های الکتریکی و قابلیت های کنترل آن با تجهیزات مطابقت داشته باشد. کاربردهای معمولی شامل موارد زیر است.
کنترل سرعت متغیر می تواند به تنظیم جریان یا فشار در سیستم های پمپاژ کمک کند. با یک استراتژی کنترل مناسب، ممکن است تلفات دریچه گاز را کاهش دهد، از ثبات فشار پشتیبانی کند و به مدیریت تغییر تقاضا کمک کند. مشخصات پمپ و حداقل جریان مورد نیاز همچنان باید رعایت شود.
سرعت فن را می توان برای برآورده کردن الزامات تهویه، خنک کننده یا جریان هوای فرآیند تنظیم کرد. برای بسیاری از سیستم‌های فن گریز از مرکز، کاهش سرعت می‌تواند به میزان قابل توجهی تقاضای برق را کاهش دهد، مشروط بر اینکه نقطه عملیاتی و الزامات فرآیند این امکان را فراهم کند.
نوار نقاله ها اغلب به شتاب کنترل شده و سرعت پایدار تحت بارهای متغیر نیاز دارند. درایو باید بر اساس گشتاور راه اندازی، اینرسی بار، الزامات توقف، و احتمال شروع مکرر یا اضافه بار انتخاب شود.
میکسرها، تجهیزات تولید و سایر ماشین‌های صنعتی ممکن است به سرعت قابل تنظیم برای سازگاری با مواد یا مراحل مختلف نیاز داشته باشند. یک VFD مناسب می تواند انعطاف پذیری عملیاتی را بهبود بخشد، اگرچه مشخصات گشتاور و الزامات فرآیند باید استراتژی کنترل را هدایت کند.
| برنامه | هدف کنترل معمولی | فاکتور مهم انتخاب |
|---|---|---|
| پمپ گریز از مرکز | تنظیم جریان یا فشار | وظیفه گشتاور متغیر، کنترل PID، حداقل جریان |
| پنکه صنعتی | کنترل جریان هوا و تهویه | محدوده عملیاتی، خنک کننده، بهینه سازی انرژی |
| نوار نقاله | راه اندازی کنترل شده و حمل و نقل پایدار | گشتاور راه اندازی و ظرفیت اضافه بار |
| میکسر | سرعت فرآیند قابل تنظیم | تقاضای گشتاور و تغییر شرایط بار |
| کمپرسور | تنظیم ظرفیت در جایی که مجاز است | سازگاری کمپرسور و الزامات راه اندازی |
اینها به جای ادعای سازگاری تضمین شده، نمونه های کاربردی عمومی هستند. الزامات سازنده تجهیزات و شرایط عملیاتی واقعی باید انتخاب نهایی را تعیین کند.
مشخصات مناسب از عدم تطابق پرهزینه، سفرهای غیرمنتظره و تاخیرهای قابل اجتناب در راه اندازی جلوگیری می کند. قبل از درخواست قیمت، عوامل فنی زیر را بررسی کنید.
با پلاک موتور شروع کنید و قدرت نامی و جریان بار کامل آن را شناسایی کنید. جریان خروجی پیوسته VFD باید مطابق با جریان مورد نیاز موتور در شرایط عملیاتی مورد نظر باشد. قابلیت جریان به ویژه هنگامی که موتور تحت گشتاور زیاد یا اضافه بار مکرر کار می کند بسیار مهم است.
پیکربندی ولتاژ، فرکانس و فاز منبع موجود را تأیید کنید. رتبه ورودی درایو باید با منبع تغذیه مطابقت داشته باشد، در حالی که خروجی آن باید با موتور سازگار باشد. رتبه بندی 75 کیلووات به تنهایی مشخص نمی کند که آیا یک مدل خاص برای ولتاژ 380 ولت، 400 ولت، 415 ولت یا سیستم تغذیه دیگری مناسب است یا خیر.
نیازهای اضافه بار بسته به برنامه و مدل متفاوت است. پمپ ها و فن های گریز از مرکز اغلب از گشتاور متغیر استفاده می کنند، در حالی که نوار نقاله های بارگذاری شده و برخی از کمپرسورها ممکن است به قابلیت اضافه بار بیشتری نیاز داشته باشند. درصد اضافه بار مشخص شده سازنده، مدت زمان، رتبه بندی وظیفه، و هرگونه شرایط کاهش قیمت مرتبط را بررسی کنید.
تعیین کنید که آیا کنترل V/f کافی است یا اینکه آیا کنترل برداری بدون حسگر مورد نیاز است. گشتاور راه اندازی، عملکرد سرعت پایین، تنظیم سرعت، و اینکه آیا بازخورد از یک رمزگذار یا سنسور فرآیند مورد نیاز است را در نظر بگیرید.
دمای محیط، گرد و غبار، رطوبت، ارتفاع، تهویه و حفاظت از محفظه می تواند بر عملکرد درایو تأثیر بگذارد. اگر VFD در یک کابینت برق داغ یا یک منطقه صنعتی پر گرد و غبار نصب می شود، الزامات خنک کننده، شرایط محیطی مجاز و هرگونه درجه بندی ضروری را بررسی کنید.
بررسی کنید که آیا برنامه به ورودی های دیجیتال و آنالوگ، خروجی های رله، کنترل PID، ثبت خطا یا ارتباط با PLC یا سیستم نظارتی نیاز دارد یا خیر. پشتیبانی پروتکل و پایانه های موجود بسته به سری محصول متفاوت است.
ماشین های مختلف خواسته های متفاوتی را برای یک موتور قائل می شوند. درک مشخصات بار به تعیین درجه جریان مورد نیاز، حالت کنترل و پیکربندی ترمز کمک می کند.
پمپ های گریز از مرکز، فن ها و بسیاری از دمنده ها کاربردهای رایج گشتاور متغیر هستند. تقاضای گشتاور آنها معمولاً با کاهش سرعت کاهش می یابد. بنابراین یک درایو با پیکربندی صحیح می تواند به کاهش مصرف انرژی در زمانی که سیستم زمان قابل توجهی را با سرعت کم می گذراند، کمک کند.
نوار نقاله ها، پمپ های خاص با جابجایی مثبت، و برخی میکسرها ممکن است حتی در سرعت کم به گشتاور قابل توجهی نیاز داشته باشند. این برنامه ها اغلب به یک درایو با درجه کاری سنگین مناسب و قابلیت اضافه بار کافی نیاز دارند. خنک کننده موتور در سرعت های پایین نیز باید ارزیابی شود.
تجهیزات چرخان بزرگ ممکن است هنگام کاهش سرعت، انرژی احیا کننده تولید کنند. بارهایی که موتور را به جای حرکت توسط آن به حرکت در می آورند نیز می توانند نیاز به جابجایی خاصی داشته باشند. بسته به کاربرد، مقاومت ترمز، واحد ترمز یا محلول احیا کننده ممکن است لازم باشد.
هنگامی که وظیفه نامشخص است، نوع بار، فرکانس شروع، زمان شتاب مورد نیاز، زمان توقف، محدوده سرعت و شرایط اضافه بار مورد انتظار را به تامین کننده ارائه دهید. این اطلاعات مفیدتر از درخواست یک مدل 75 کیلوواتی است.
صرفه جویی در انرژی یک دلیل رایج برای نصب VFD است، اما نتایج به ماشین، استراتژی کنترل، برنامه عملیاتی و طراحی سیستم بستگی دارد. درایو به طور خودکار مصرف انرژی را در هر برنامه ای کاهش نمی دهد.
در بسیاری از پمپ های گریز از مرکز و سیستم های فن، توان مورد نیاز می تواند به میزان قابل توجهی با کاهش سرعت کاهش یابد. این می تواند پس انداز ایجاد کند زمانی که تقاضا در طول روز متفاوت باشد. با این حال، نتیجه واقعی به منحنی سیستم، فشار استاتیک، محدودیت‌های فرآیند و بازده عملیاتی موتور بستگی دارد.
راندمان موتور، تلفات درایو، تلفات انتقال، الزامات فرآیند و روش کنترل موجود را با هم ارزیابی کنید. یک محدوده سرعت انتخاب نشده یا یک استراتژی کنترل نامناسب ممکن است سود مورد انتظار را محدود کند.
ساعات کار، تقاضای توان اندازه گیری شده، تغییرات بار، تعرفه های برق و هزینه های تعمیر و نگهداری را ثبت کنید. سیستم فعلی را با سیستم کنترل شده با VFD پیشنهادی با استفاده از مفروضات واقع بینانه به جای تکیه بر درصد پس انداز جهانی مقایسه کنید.
| عامل هزینه | اطلاعات برای جمع آوری | چرا اهمیت دارد |
|---|---|---|
| مصرف انرژی | کیلووات اندازه گیری شده و ساعات کار سالانه | صرفه جویی بالقوه برق را تخمین می زند |
| نصب و راه اندازی | کابینت، سیم کشی، فیلترها و راه اندازی | هزینه اولیه پروژه را مشخص می کند |
| تعمیر و نگهداری | الزامات بازرسی، سرمایش و خدمات | از برنامه ریزی هزینه چرخه عمر پشتیبانی می کند |
| عملکرد فرآیند | داده های جریان، فشار، سرعت و تولید | بررسی می کند که آیا راه حل کنترل نیازهای عملیاتی را برآورده می کند یا خیر |
نصب صحیح برای عملکرد ایمن و عملکرد قابل اعتماد ضروری است. پرسنل برق واجد شرایط باید دستورالعمل های سازنده درایو، کدهای الکتریکی قابل اجرا و الزامات ایمنی دستگاه را دنبال کنند.
ولتاژ ورودی، فاز، فرکانس، زمین و وسایل حفاظتی بالادست را بررسی کنید. اطمینان حاصل کنید که درایو انتخاب شده با سیستم تامین و شرایط نصب سازگار است.
فضاهای خالی، تهویه و اتلاف حرارت مورد نیاز را فراهم کنید. سیم‌کشی برق را در صورت لزوم از سیم‌کشی کنترل حساس جدا کنید و از راهنمایی‌های سازنده برای مسیریابی کابل و سازگاری الکترومغناطیسی پیروی کنید.
ولتاژ نامی موتور، جریان، فرکانس، سرعت و سایر اطلاعات مورد نیاز پلاک را پیکربندی کنید. تنظیمات مناسب حفاظت موتور و حالت کنترل را طبق دستورالعمل سازنده اعمال کنید.
جهت چرخش، شتاب، کاهش سرعت، سرعت کار، پاسخ بار و رسیدگی به خطا را بررسی کنید. قبل از رها کردن دستگاه برای تولید عادی، توالی کنترل کامل را آزمایش کنید.
تنظیمات پارامتر، اطلاعات سیم کشی، سوابق راه اندازی و تاریخچه زنگ مربوطه را ذخیره کنید. مستندات به تکنسین ها کمک می کند تا پیکربندی مورد نظر را بازیابی کنند و مشکلات بعدی را عیب یابی کنند.
برای ایمنی، منبع تغذیه را ایزوله کنید و قبل از کار بر روی درایو یا تجهیزات متصل به آن، مراحل تخلیه و تأیید سازنده را دنبال کنید. باس DC می تواند ولتاژ خطرناک را پس از قطع برق حفظ کند.
بسیاری از خطاهای درایو را می توان در اندازه نادرست، خنک کننده ضعیف، تنظیمات نامناسب پارامتر، مشکلات سیم کشی یا شرایط بار سخت ردیابی کرد. یک فرآیند عیب‌یابی ساختاریافته می‌تواند زمان خرابی را کاهش دهد و از تعویض غیرضروری قطعات جلوگیری کند.
دلایل احتمالی عبارتند از: تقاضای بیش از حد گشتاور راه اندازی، زمان شتاب کوتاه، اتصال مکانیکی، داده های نادرست موتور، یا تنظیمات نامناسب کنترل. قبل از تنظیم پارامترها، تاریخچه خطا و شرایط بار را بررسی کنید.
تهویه، دمای کابینت، فن های خنک کننده، تمیزی هیت سینک و بارگیری را بررسی کنید. بررسی کنید که آیا نصب از حد مجاز دمای محیط یا ارتفاع فراتر رفته است یا خیر و آیا درجه بندی مورد نیاز است یا خیر.
کاهش سریع سرعت یا بار با اینرسی بالا می تواند انرژی را به باس DC درایو بازگرداند. بسته به کاربرد و طراحی محصول، ممکن است به زمان کاهش سرعت بیشتر یا راه حل مناسب ترمز نیاز باشد.
دقت پارامتر موتور، حالت کنترل، سیگنال های مرجع سرعت، سیم کشی و تغییرات بار را بررسی کنید. برای سیستم های حلقه بسته، دستگاه بازخورد مربوطه و تنظیمات کنترل را بررسی کنید.
کد هشدار، شرایط تامین، سیم کشی کنترل، پیکربندی شبکه و ترتیبات اتصال به زمین را بررسی کنید. قبل از بازنشانی درایو، عیب را یادداشت کنید و وقتی علت نامشخص بود، به دفترچه راهنمای محصول یا پشتیبانی فنی واجد شرایط مراجعه کنید.
نگهداری پیشگیرانه باید از برنامه خدمات سازنده پیروی کند و شامل بازرسی مناسب مسیرهای تهویه، اتصالات الکتریکی، شرایط محیطی و سوابق خطا باشد.
خریداران صنعتی می توانند با تهیه یک خلاصه فنی کامل قبل از درخواست قیمت، شکاف های مشخصات و تاخیرهای تدارکات را کاهش دهند.
شرکت ژجیانگ چوانکن الکتریک، با مسئولیت محدودبه عنوان مرجع شرکت برای خریدارانی است که محصولات کنترل موتور صنعتی را ارزیابی می کنند. هنگام بحث در مورد درایو فرکانس متغیر اینورتر 75 کیلوواتی، خریداران باید کاربرد مورد نظر و الزامات الکتریکی را ارائه کنند تا بتوان سری و پیکربندی مناسب محصول را تایید کرد.
برای پروژه‌های OEM، ارتقاء تجهیزات و تهیه توزیع‌کننده، مقایسه تامین‌کنندگان از نظر تناسب فنی، اسناد، پشتیبانی خدمات و هزینه عملیاتی کل، مبنای قوی‌تری برای تصمیم‌گیری‌های خرید نسبت به مقایسه رتبه‌بندی‌های توان اسمی به تنهایی فراهم می‌کند.
یک VFD 75 کیلوواتی سرعت و عملکرد یک موتور AC سازگار را با تنظیم فرکانس و ولتاژ خروجی آن کنترل می کند. بسته به مدل، همچنین می تواند حفاظت موتور، شتاب و کاهش سرعت قابل تنظیم، نظارت و کنترل صنعتی را فراهم کند.
ممکن است مناسب باشد، اما رتبه قدرت به تنهایی کافی نیست. قبل از تأیید سازگاری، جریان و ولتاژ نامی موتور، جریان خروجی پیوسته درایو، ظرفیت اضافه بار، درجه بندی کار و شرایط عملکرد را بررسی کنید.
کاربردهای بالقوه عبارتند از پمپ های صنعتی، فن ها، دمنده ها، نوار نقاله ها، میکسرها و کمپرسورهای سازگار. مناسب بودن به مشخصات موتور، ویژگی های بار، گشتاور مورد نیاز و قابلیت های درایو انتخاب شده بستگی دارد.
این می تواند مصرف انرژی را در کاربردهای مناسب با سرعت متغیر کاهش دهد، به ویژه در جایی که تقاضای پمپ یا فن در طول زمان تغییر می کند. صرفه جویی واقعی به مشخصات بار، طراحی سیستم، ساعات کار، تلفات درایو و استراتژی کنترل بستگی دارد.
ولتاژ مورد نیاز به مدل محصول خاص و سیستم قدرت منطقه ای بستگی دارد. ولتاژ، فاز و فرکانس منبع تغذیه را در برگه اطلاعات سازنده به جای اینکه فرض کنید همه درایوهای 75 کیلووات دارای پیکربندی الکتریکی مشابهی هستند، تأیید کنید.
هر برنامه ای به یکی نیاز ندارد. هنگامی که بار دارای اینرسی بالا است، نیاز به کاهش سریع یا بازگرداندن انرژی قابل توجهی به درایو دارد، ممکن است یک مقاومت ترمز یا راه حل ترمز دیگری مورد نیاز باشد. سازگاری و اندازه را با سازنده تأیید کنید.
اسناد فنی تامین کننده، مناسب بودن محصول، فرآیندهای کیفی، قابلیت پشتیبانی، شرایط گارانتی، ترتیبات تحویل، و توانایی شفاف سازی الزامات برنامه را ارزیابی کنید. قبل از ثبت سفارش مشخصات دقیق مدل را درخواست کنید.
اطلاعات پلاک موتور، ولتاژ تغذیه، نوع کاربرد، نیازهای اضافه بار، عملکردهای کنترل، محیط نصب، مقدار و مقصد تحویل را آماده کنید. این جزئیات به تامین کننده کمک می کند تا پیکربندی درایو مناسب را ارزیابی کند.
به دنبال درایو فرکانس متغیر اینورتر 75 کیلوواتی برای تجهیزات، خط تولید یا پروژه کنترل موتور خود هستید؟شرکت ژجیانگ چوانکن الکتریک، با مسئولیت محدود شرکتی است که برای اطلاعات محصول و بحث های فنی در مورد الزامات برنامه شما باید با آن تماس بگیرید.
مشخصات موتور، ولتاژ منبع تغذیه، نوع بار، شرایط عملیاتی و عملکردهای کنترل مورد نیاز خود را برای کمک به ایجاد پیکربندی مناسب محصول به اشتراک بگذارید. اطلاعات فنی واضح ارزیابی سازگاری، نیازهای نصب و هزینه های پروژه را آسان تر می کند.
با ما تماس بگیریدبرای بحث در مورد نیازهای VFD صنعتی خود، درخواست مستندات محصول، و کشف راه حل مناسب کنترل موتور برای پروژه خود.
تماس با مابرای اطلاعات محصولقبل از سفارش، در دسترس بودن مدل، رتبه‌بندی‌های فنی، گواهینامه‌ها و شرایط تجاری را مستقیماً با تأمین‌کننده تأیید کنید.
